익스팬션 조인트(Expansion Joint)란? 종류, 구조, 시공방법, 장단점까지 완벽 정리

 건축물과 기계설비의 배관은 온도 변화에 따라 미세하게 팽창하고 수축합니다. 특히 냉·온수 배관, 급탕배관, 스팀배관처럼 온도 변화가 큰 배관은 길이가 길어질수록 열팽창에 따른 변위도 증가합니다. 이러한 움직임을 적절하게 처리하지 않으면 배관의 변형뿐만 아니라 연결부 누수와 지지대 손상, 설비 고장으로 이어질 수 있습니다.

이러한 배관의 움직임을 흡수하기 위해 사용하는 대표적인 설비 자재가 익스팬션 조인트(Expansion Joint)​입니다.

 익스팬션 조인트는 배관 중간에 설치하여 온도 변화에 따른 팽창과 수축, 진동 및 미세한 변위를 흡수하는 장치입니다. 플렉시블 조인트가 주로 기계설비의 진동 전달을 줄이는 데 사용된다면, 익스팬션 조인트는 장거리 배관의 열팽창을 보상하는 것이 핵심 목적입니다.

 이번 글에서는 익스팬션 조인트의 구조와 종류, 특징, 시공 과정, 장단점 그리고 플렉시블 조인트와의 차이점까지 실무 중심으로 자세히 알아보겠습니다.





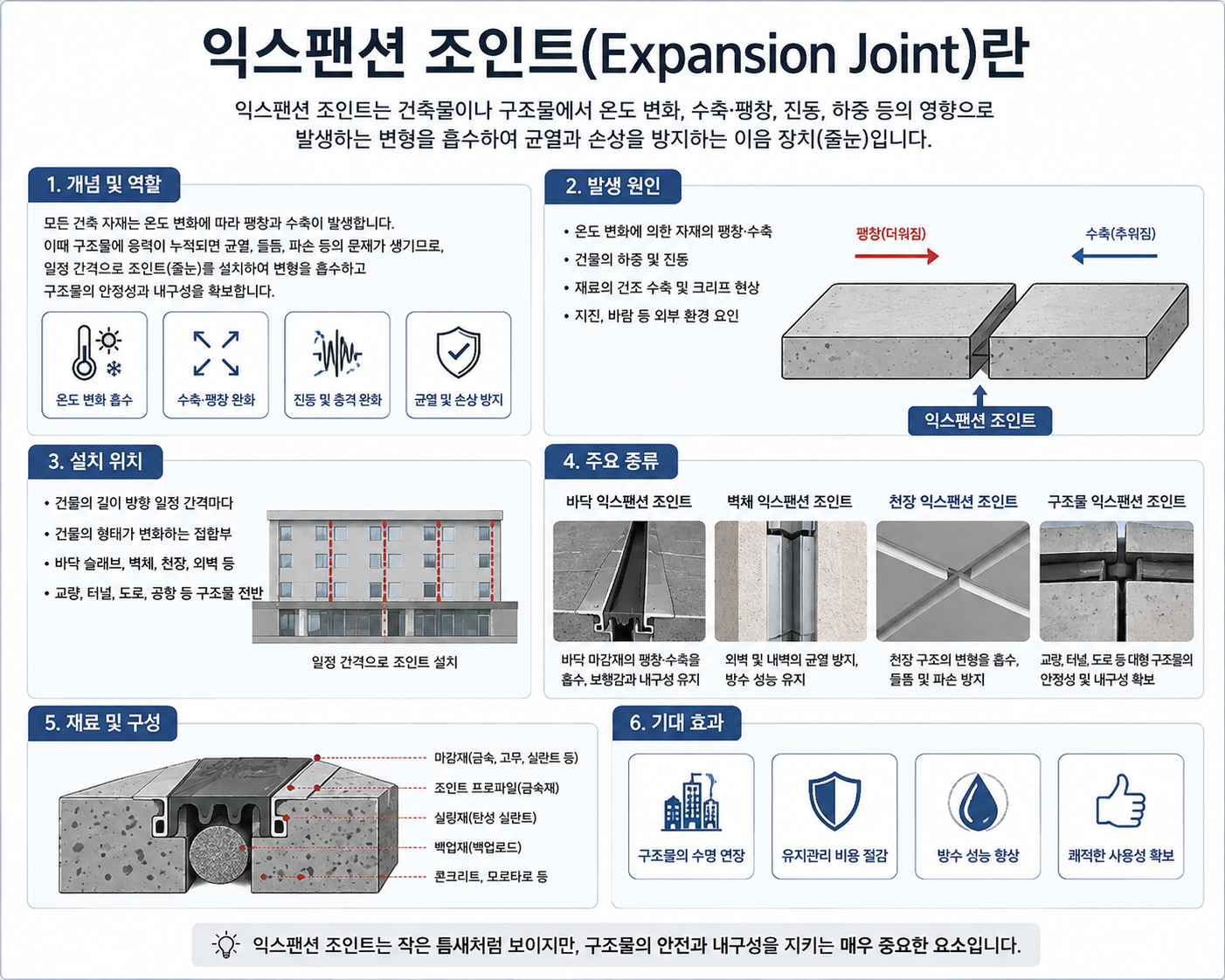

1. 익스팬션 조인트(Expansion Joint)란?

 익스팬션 조인트는 배관이나 덕트 등에 발생하는 열팽창과 수축에 따른 변위 및 진동을 흡수하는 신축이음 장치입니다.

금속은 온도가 올라가면 팽창하고 온도가 내려가면 수축합니다. 배관 길이가 짧으면 변화량이 크지 않지만 장거리 배관에서는 누적되는 변위가 상당히 커질 수 있습니다.

 이러한 변위를 그대로 방치하면 배관이나 플랜지, 용접부 등에 높은 응력이 발생할 수 있기 때문에 익스팬션 조인트를 이용하여 움직임을 흡수하도록 설계합니다.

대표적인 적용 부위는 다음과 같습니다.

 냉·온수 배관

 급탕 배관

 스팀 배관

 지역난방 배관

 공조 배관

 산업용 고온 배관

 플랜트 배관

 발전소

 보일러 배관

 대형 공조 덕트

익스팬션 조인트(Expansion Joint)란



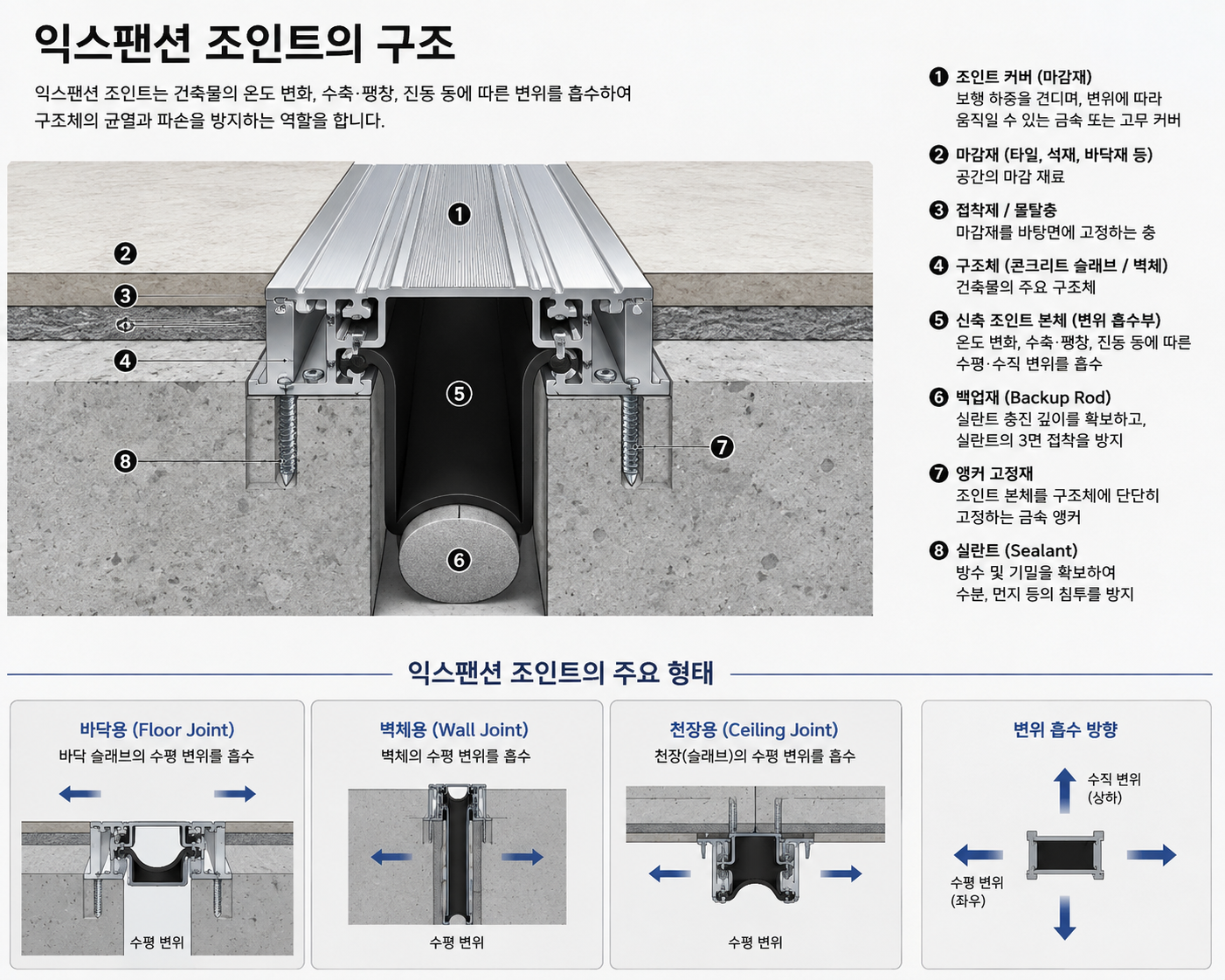

2. 익스팬션 조인트의 구조

 대표적인 금속 벨로우즈형 익스팬션 조인트는 다음과 같이 구성됩니다.

① 배관

② 연결 플랜지 또는 용접 연결부

③ 벨로우즈(Bellows)

④ 보강링

⑤ 가이드 또는 보호 커버

⑥ 반대쪽 배관

 이 가운데 가장 중요한 부분이 벨로우즈(Bellows)​입니다.

얇은 스테인리스강을 주름 형태로 성형하여 배관이 팽창하거나 수축할 때 벨로우즈가 함께 움직이면서 변위를 흡수합니다.

익스팬션 조인트의 구조



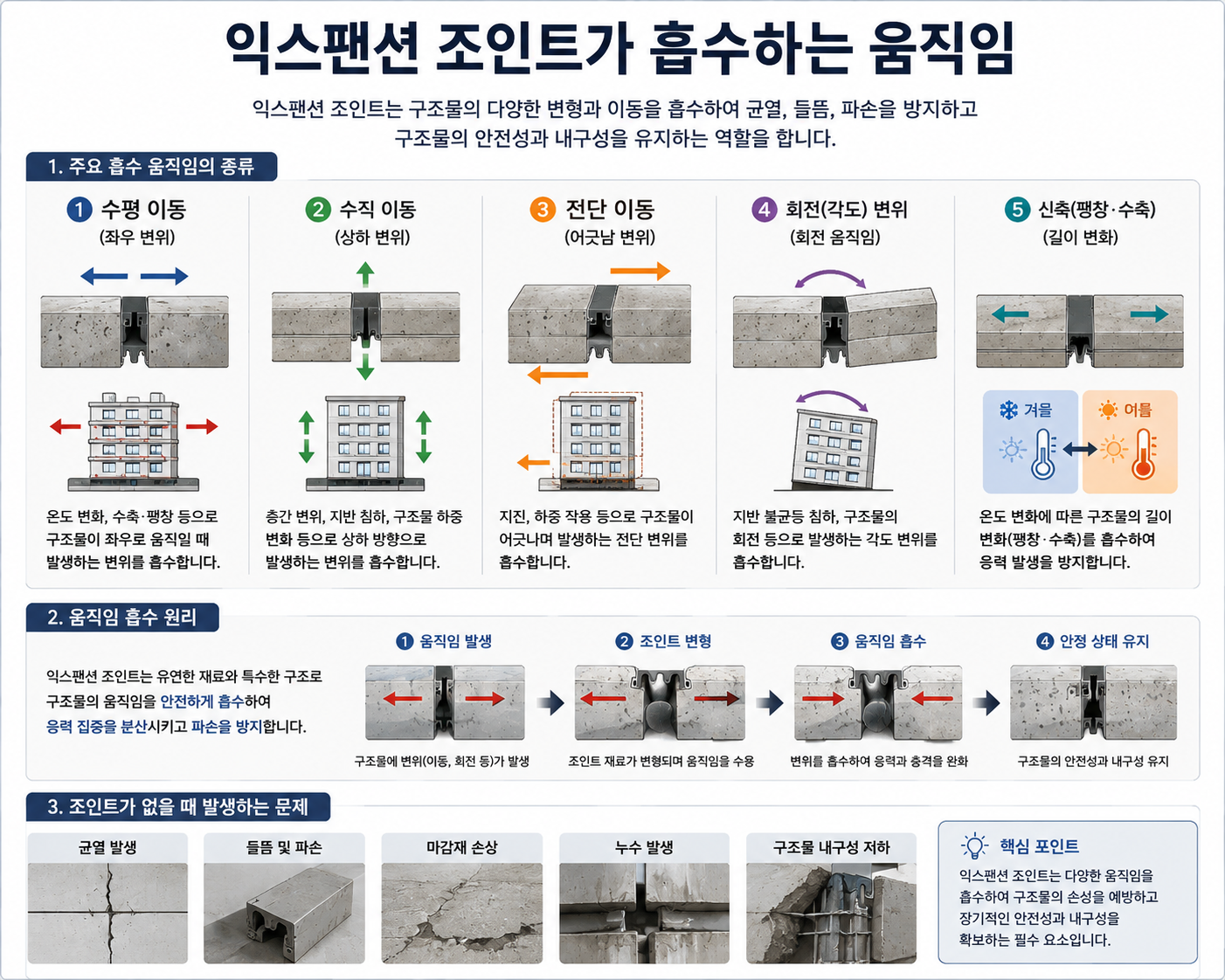

3. 익스팬션 조인트가 흡수하는 움직임

① 축방향 변위(Axial Movement)

  배관 길이 방향으로 발생하는 팽창과 수축입니다.

  장거리 온수 및 스팀배관에서 가장 대표적으로 발생하는 움직임입니다.

② 횡방향 변위(Lateral Movement)

  배관 중심선의 측면 방향으로 발생하는 움직임입니다.

  배관의 위치 변화나 구조체 변형 등을 흡수할 때 필요합니다.

③ 각변위(Angular Movement)

  두 배관 사이에 각도가 발생하면서 생기는 움직임입니다.

  복잡한 배관 시스템이나 구조체 변위가 예상되는 곳에서 고려합니다.

④ 진동(Vibration)

  펌프나 냉동기 등에서 발생하는 일정 범위의 진동도 흡수할 수 있습니다.

다만 기계설비의 진동 차단이 주목적이라면 익스팬션 조인트보다 플렉시블 조인트나 별도의 방진장치를 함께 검토하는 것이 일반적입니다.

익스팬션 조인트가 흡수하는 움직임



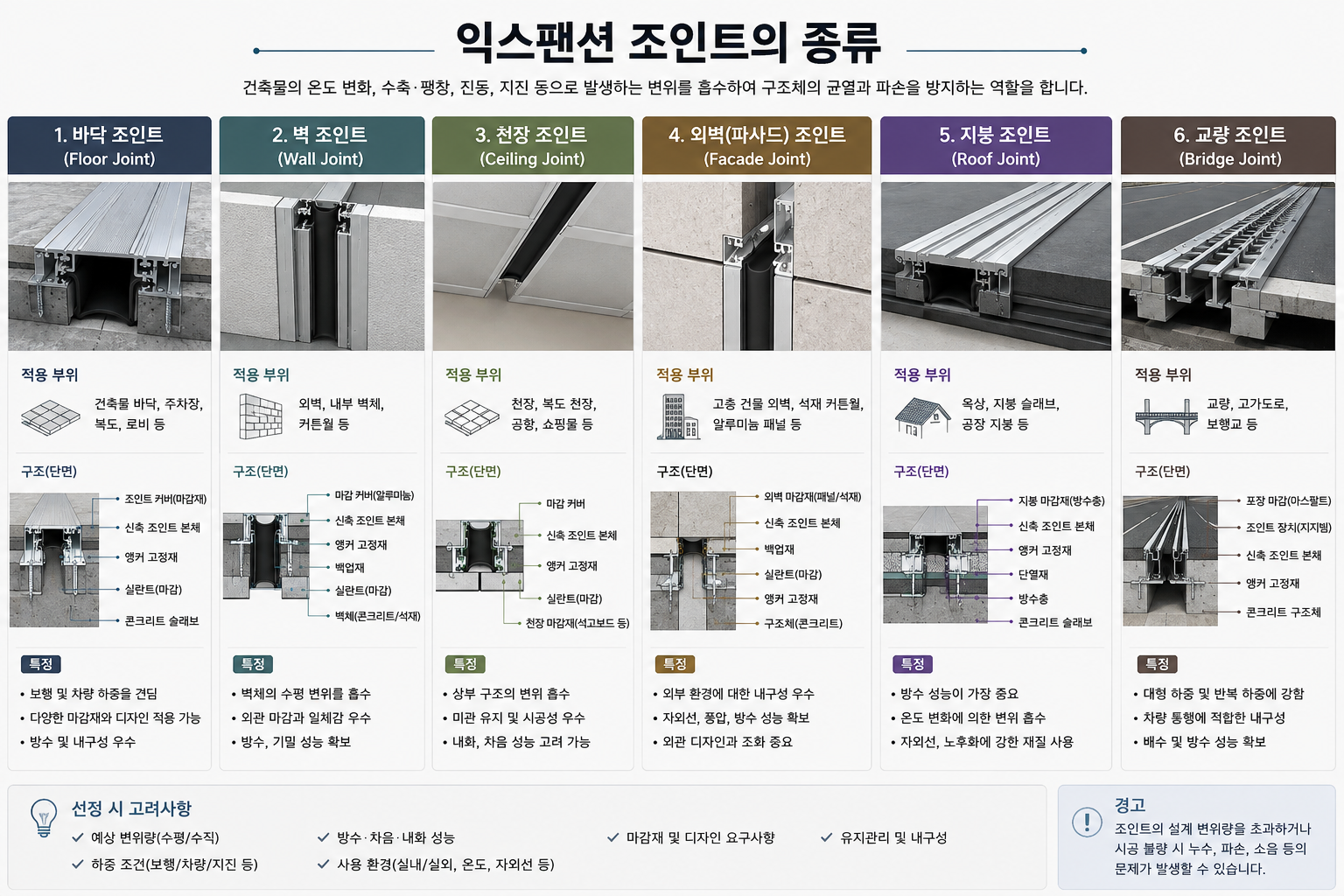

4. 익스팬션 조인트의 종류

① 벨로우즈형 익스팬션 조인트

 스테인리스 벨로우즈를 사용하는 가장 대표적인 제품입니다.

특징

 열팽창 흡수 우수

 고온·고압 대응 가능

 내구성 우수

 기계실 및 플랜트 적용

② 슬리브형 익스팬션 조인트

 배관이 내부에서 미끄러지며 움직이는 구조입니다.

특징

 큰 축방향 변위 대응

 장거리 배관에 적합

 주기적인 유지관리 필요

③ 고무형 익스팬션 조인트

 탄성이 높은 고무를 사용하는 제품입니다.

특징

 진동 흡수 우수

 소음 저감

 비교적 낮은 온도의 배관에 적합

④ 패브릭형 익스팬션 조인트

 내열 섬유와 복합재를 이용하여 제작합니다.

특징

 대형 덕트 적용

 큰 변위 흡수

 발전소 및 산업설비 적용

익스팬션 조인트의 종류



5. 익스팬션 조인트 시공 과정

① 배관 위치 확인

  설계도면을 기준으로 익스팬션 조인트 설치 위치와 배관 중심선을 확인합니다.

② 제품 규격 확인

  배관 구경, 사용 압력, 온도, 예상 변위량에 적합한 제품인지 확인합니다.

③ 앵커 및 가이드 설치

  배관이 설계된 방향으로 움직일 수 있도록 고정점과 가이드를 설치합니다.

④ 익스팬션 조인트 설치

  배관 중심을 정확하게 맞춘 상태에서 제품을 설치합니다.

⑤ 플랜지 또는 용접 연결

  제품의 연결 방식에 따라 플랜지 체결 또는 용접 작업을 실시합니다.

⑥ 설치 상태 점검

  배관 중심과 설치 길이, 고정점 및 가이드 상태를 확인합니다.

⑦ 시험 운전

  압력시험과 시험 운전을 실시하여 누수와 변위 상태를 확인합니다.

익스팬션 조인트 시공 과정



6. 익스팬션 조인트의 장점

열팽창 흡수

 온도 변화로 발생하는 배관의 팽창과 수축을 효과적으로 흡수합니다.

배관 손상 방지

 배관과 용접부, 플랜지 등에 집중되는 응력을 줄여줍니다.

설비 수명 연장

 배관 시스템에 발생하는 반복적인 응력을 감소시켜 장기적인 내구성을 높입니다.

다양한 변위 대응

 제품과 시스템 구성에 따라 축방향, 횡방향, 각방향 변위에 대응할 수 있습니다.

고온 배관 적용

 금속 벨로우즈형은 스팀 및 산업용 고온 배관에도 사용할 수 있습니다.





7. 익스팬션 조인트의 단점

 익스팬션 조인트는 배관 시스템의 안전성을 높여주는 중요한 장치이지만 몇 가지 주의할 점도 있습니다.

일반 배관 연결재보다 가격이 높습니다.

정확한 변위 계산이 필요합니다.

설치 방향이 잘못되면 성능이 크게 저하될 수 있습니다.

벨로우즈 손상 시 누수가 발생할 수 있습니다.

앵커와 가이드 설계가 부적절하면 조인트에 과도한 하중이 집중될 수 있습니다.

고온·고압 배관에서는 전문적인 설계와 시공이 필요합니다.





8. 익스팬션 조인트와 플렉시블 조인트 비교

구분	익스팬션 조인트	플렉시블 조인트
주요 목적	열팽창·수축 보상	진동·소음 전달 저감
주요 적용	장거리·고온 배관	펌프·냉동기 주변
변위 흡수	매우 우수	우수
진동 저감	제품·설계에 따라 다름	우수
대표 재질	스테인리스 벨로우즈	고무, 금속, PTFE
설계 중요도	매우 높음	높음





9. 익스팬션 조인트와 배관 루프 비교

 배관의 열팽창을 처리하는 방법이 반드시 익스팬션 조인트만 있는 것은 아닙니다. 배관 자체를 U자 또는 L자 형태로 구성하여 변위를 흡수하는 배관 루프(Expansion Loop)방식도 사용됩니다.

구분	익스팬션 조인트	배관 루프
설치 공간	적음	많이 필요
초기 비용	비교적 높음	배관 길이에 따라 증가
유지관리	정기 점검 필요	비교적 간단
변위 흡수	매우 우수	우수
공간 활용	매우 우수	낮음
적용	기계실·플랜트	장거리 배관





10. 익스팬션 조인트 적용 시 주의사항

익스팬션 조인트는 단순히 배관 중간에 설치한다고 해서 정상적인 성능을 발휘하는 것은 아닙니다.

특히 중요한 것이 앵커(Anchor)와 가이드(Guide)의 위치​입니다.

앵커는 배관의 특정 위치를 고정하고, 가이드는 배관이 계획된 방향으로 움직이도록 유도합니다. 이러한 시스템이 제대로 구성되지 않으면 열팽창으로 발생한 힘이 익스팬션 조인트에 집중되면서 벨로우즈가 파손될 수 있습니다.

또한 설치 과정에서 벨로우즈를 억지로 늘이거나 압축하여 배관 오차를 맞추는 것은 피해야 합니다.





실무 TIP

- 익스팬션 조인트 선정 전 배관 길이와 온도 차이에 따른 열팽창량을 먼저 계산해야 합니다.

- 제품의 허용 변위량보다 실제 예상 변위량에 충분한 여유가 있는지 확인해야 합니다.

- 스팀과 고온수 배관에서는 사용 온도뿐만 아니라 설계압력과 반복 피로수명도 함께 검토해야 합니다.

- 배관 시공 오차를 익스팬션 조인트를 강제로 변형하여 맞추지 않는 것이 중요합니다.

- 벨로우즈 주변에 용접 작업을 할 때는 용접 불꽃과 스패터로 얇은 금속 벨로우즈가 손상되지 않도록 보호해야 합니다.

- 설치 후에는 벨로우즈의 변형, 부식, 균열 및 누수 여부를 정기적으로 확인해야 합니다.

- 익스팬션 조인트만 선정하기보다 앵커·가이드·배관 지지대까지 하나의 시스템으로 설계하는 것이 핵심입니다.





※ 익스팬션 조인트는 건축물의 마감에서는 거의 보이지 않지만 기계설비와 배관 시스템의 안전성을 유지하는 중요한 자재입니다. 특히 장거리 냉·온수 배관이나 급탕, 스팀 및 산업용 고온 배관에서는 온도 변화에 따른 팽창과 수축을 적절하게 처리하지 않으면 배관 변형과 누수 등 심각한 문제가 발생할 수 있습니다.

따라서 익스팬션 조인트는 단순히 제품의 종류와 규격만 선택하는 것이 아니라 예상 변위량과 사용 온도, 압력, 배관 길이 그리고 앵커와 가이드의 위치까지 종합적으로 검토해야 합니다.
