방진스프링(Spring Isolator)란? 종류, 특징, 시공방법, 장단점까지 완벽 정리

 현대 건축물에는 냉동기, 공조기(AHU), 냉각탑, 발전기, 펌프, 송풍기 등 다양한 기계설비가 설치됩니다. 이러한 설비는 운전 중 지속적인 진동을 발생시키며, 진동이 건물 구조체를 통해 전달되면 소음 증가와 설비 손상, 구조체 균열 등의 문제가 발생할 수 있습니다.

 특히 대형 기계설비는 일반 방진패드만으로는 충분한 방진 효과를 얻기 어려운 경우가 많습니다. 이때 사용하는 대표적인 방진 장치가 방진스프링(Spring Isolator)​입니다.

방진스프링은 코일 스프링의 탄성을 이용하여 설비의 진동을 효과적으로 흡수하고 구조체로 전달되는 진동을 크게 감소시키는 장치입니다. 병원, 호텔, 공연장, 데이터센터, 공장 등 진동과 소음 관리가 중요한 건축물에서 필수적으로 적용되고 있습니다.

 이번 글에서는 방진스프링의 구조와 종류, 특징, 시공 과정, 장단점, 그리고 방진패드 및 방진행거와의 차이점을 실무 중심으로 자세히 알아보겠습니다.





1. 방진스프링(Spring Isolator)이란?

방진스프링은 강철 코일 스프링의 탄성을 이용하여 설비에서 발생하는 진동을 흡수하는 방진 장치입니다.

고무 방진패드보다 진동 절연 성능이 뛰어나며, 저주파 진동까지 효과적으로 감소시킬 수 있어 대형 기계설비에 많이 사용됩니다.

대표적인 적용 부위는 다음과 같습니다.

냉동기(Chiller)

공조기(AHU)

냉각탑

발전기

대형 펌프

송풍기

공기압축기

기계실

데이터센터

산업 플랜트

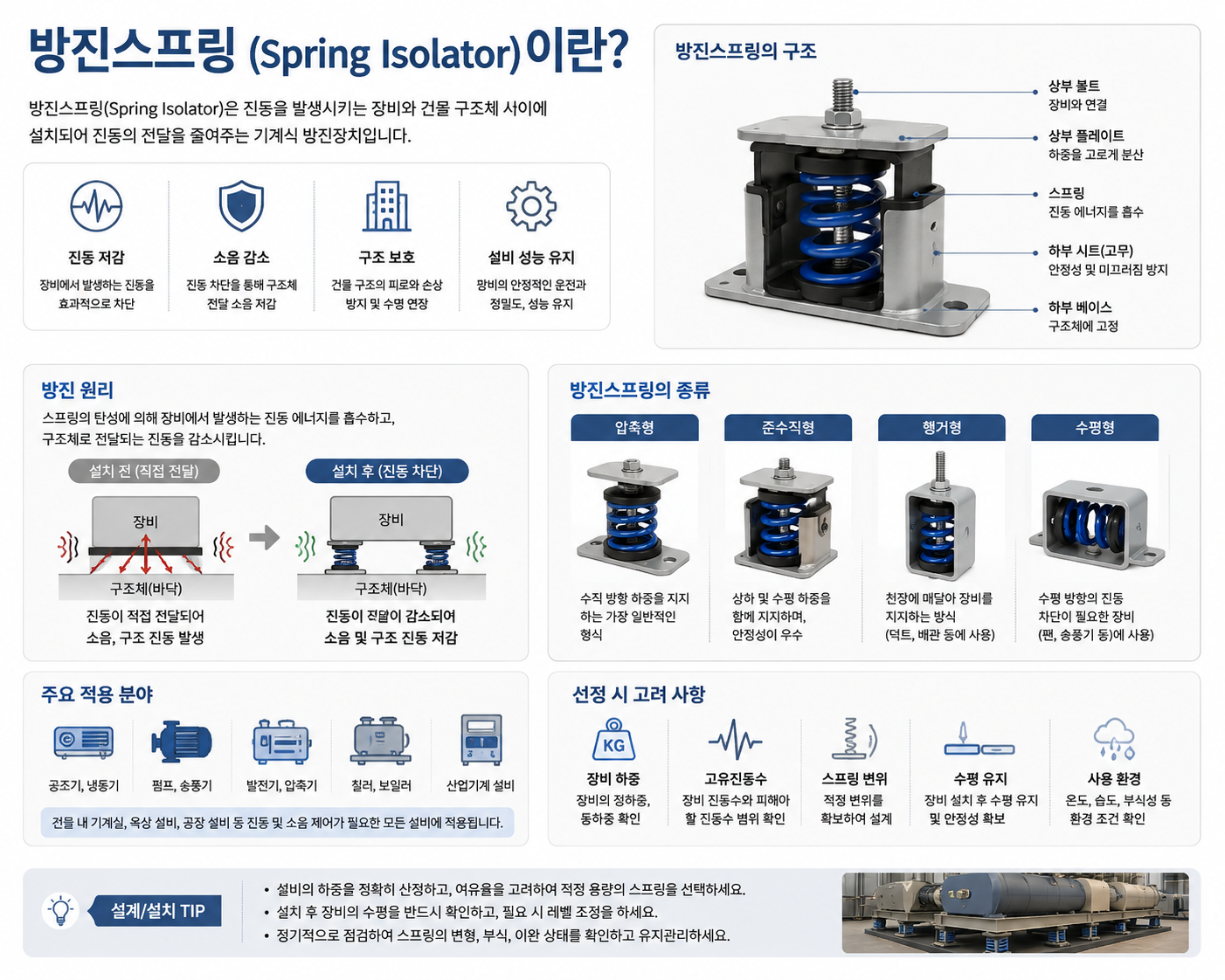

방진스프링(Spring Isolator)이란

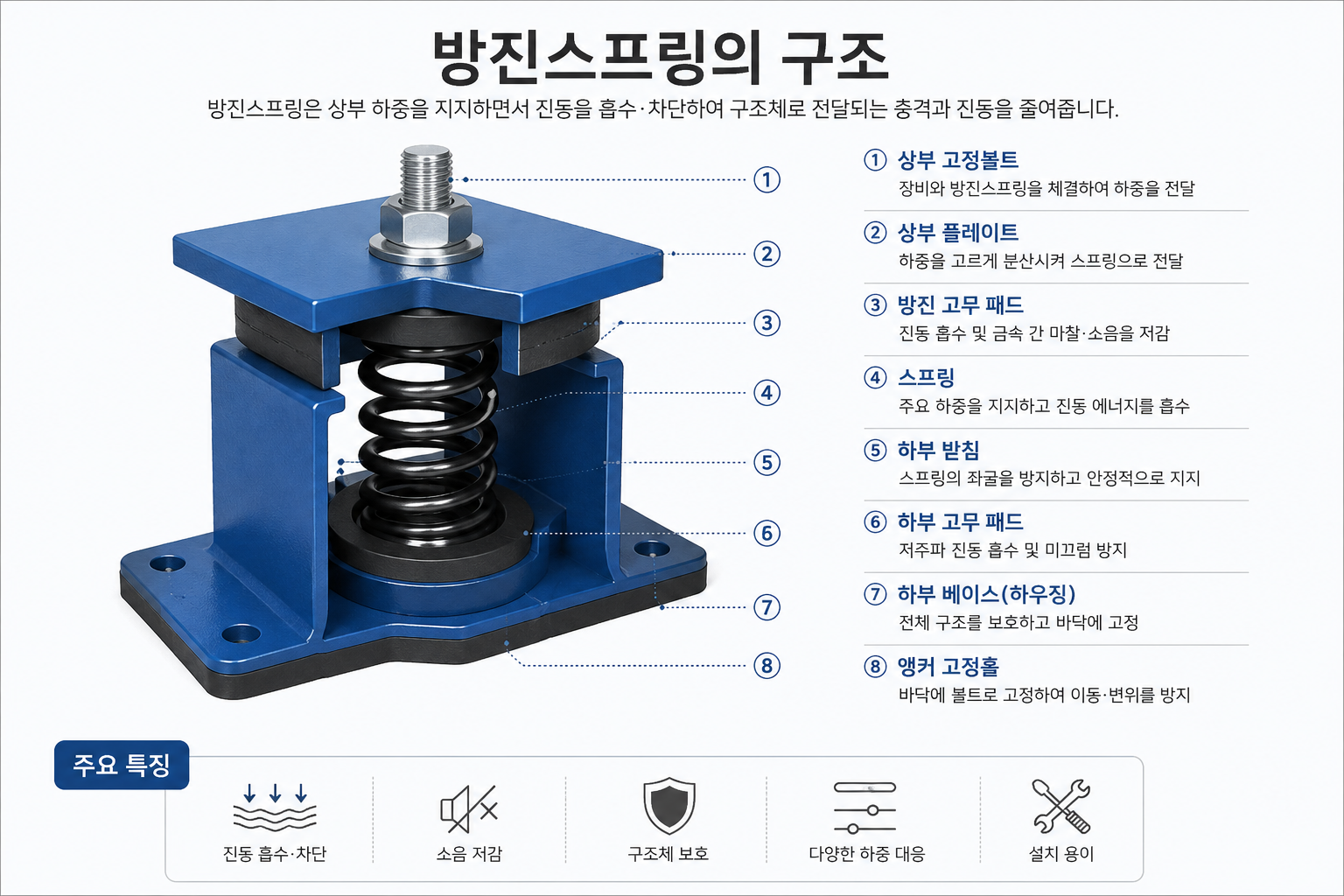

2. 방진스프링의 구조

 일반적인 설치 구조는 다음과 같습니다.

① 콘크리트 기초

② 방진스프링

③ 상부 베이스 플레이트

④ 기계 설비

⑤ 고정 볼트 및 레벨 조절 장치

 방진스프링은 설비의 하중을 지지하면서 진동 에너지를 흡수하여 구조체로 전달되는 진동을 최소화합니다.

방진스프링의 구조

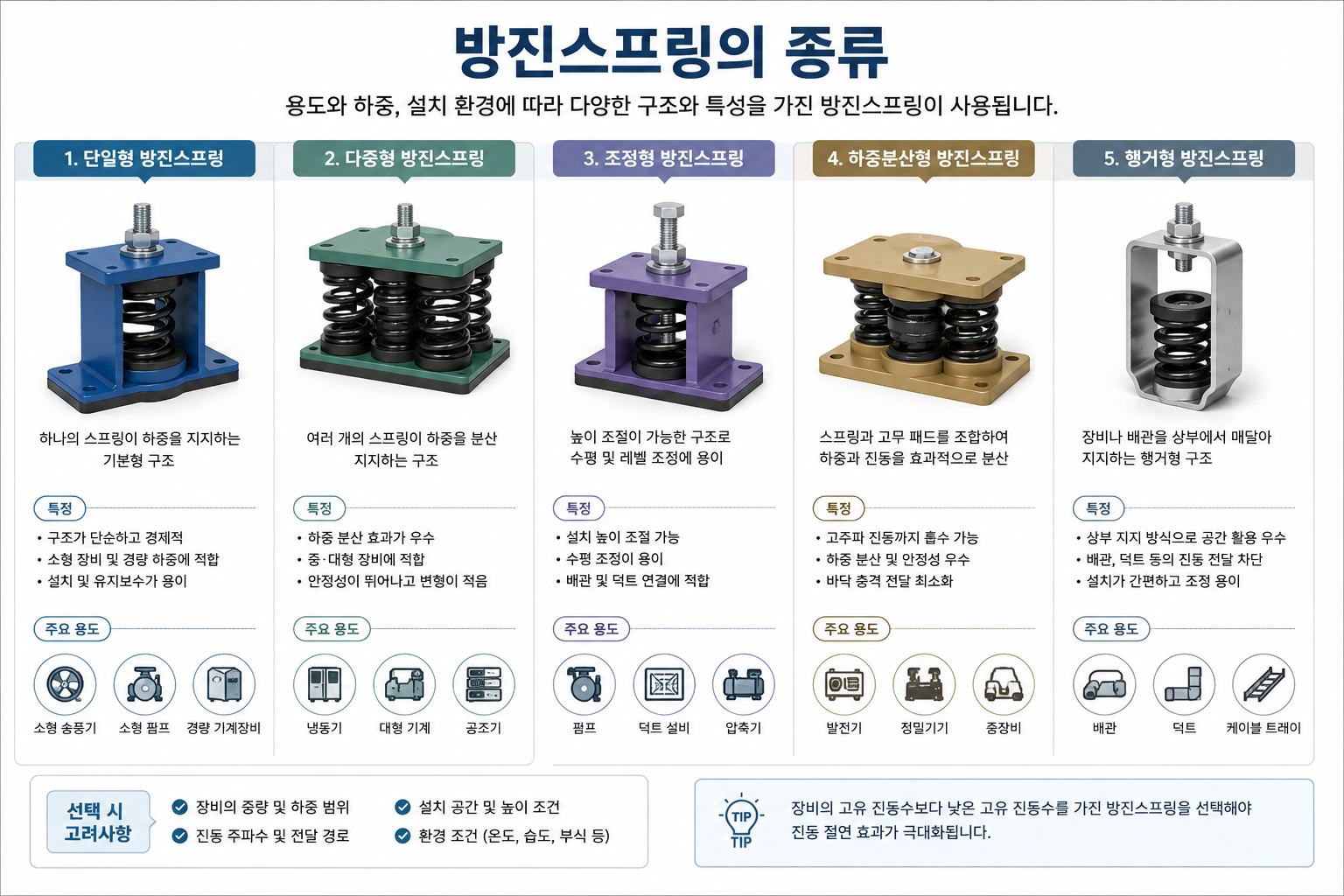

3. 방진스프링의 종류

① 일반 코일 스프링형

 가장 많이 사용하는 기본형 제품입니다.

특징

 방진 성능 우수

 경제성 우수

 대형 설비 적용

② 하우징형 방진스프링

 스프링을 금속 케이스 안에 보호하는 제품입니다.

특징

 안전성 우수

 외부 충격 방지

 유지관리 용이

③ 고무 복합 방진스프링

 스프링과 고무를 함께 적용한 제품입니다.

특징

 고주파·저주파 진동 동시 저감

 소음 감소

 안정성 향상

④ 내진형 방진스프링

 지진과 강한 외부 충격에 대비한 제품입니다.

특징

 내진 성능 우수

 설비 이탈 방지

 병원 및 공공시설 적용

방진스프링의 종류

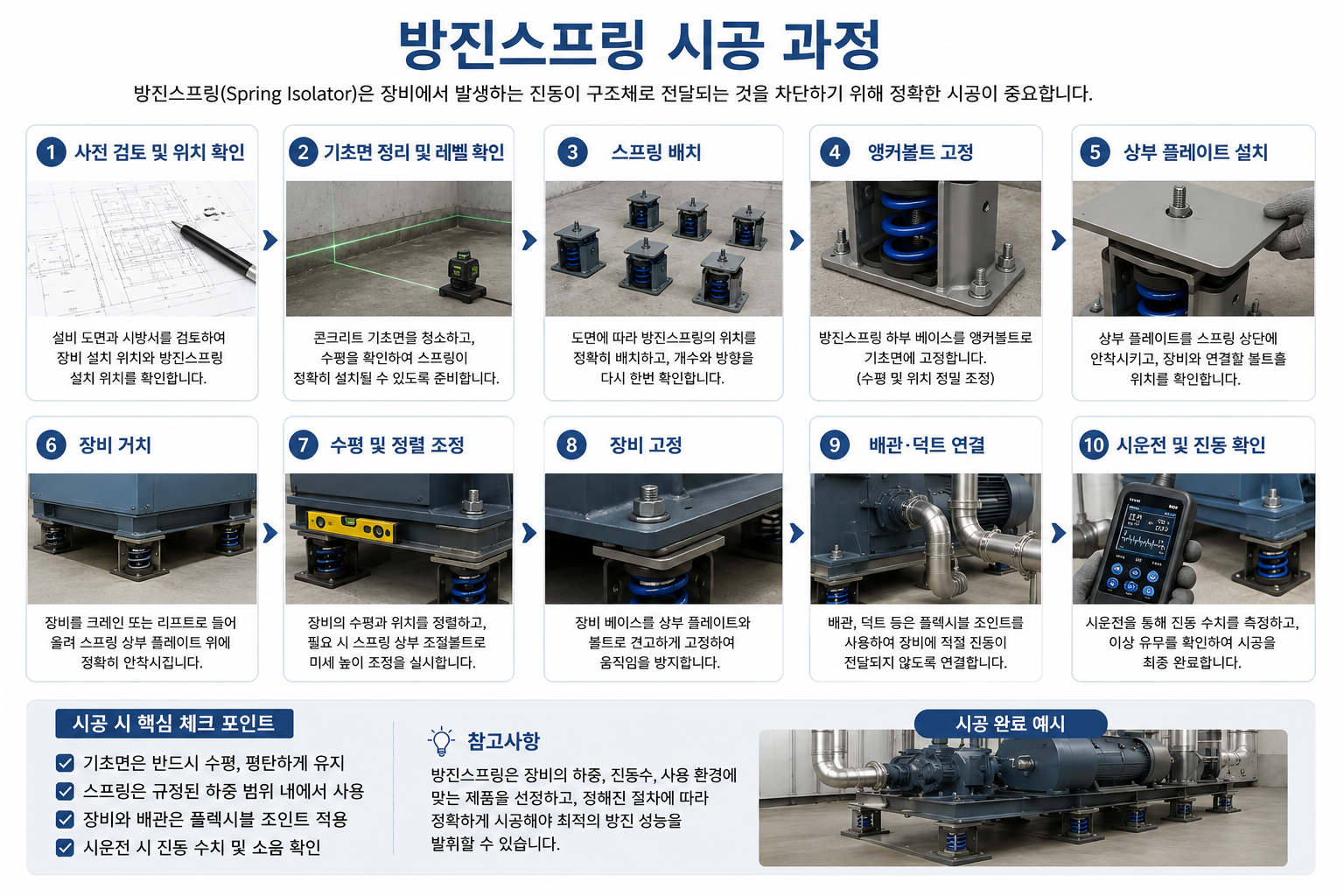

4. 방진스프링 시공 과정

① 기초면 점검

  콘크리트 기초의 평탄도와 강도를 확인합니다.

② 방진스프링 배치

  설비 하중에 맞게 배치 위치를 설정합니다.

③ 설비 설치

장비를 방진스프링 위에 올려 정확한 위치를 맞춥니다.

④ 수평 조정

  레벨 조절 장치를 이용하여 수평을 맞춥니다.

⑤ 고정 작업

  앵커 볼트와 고정 장치를 체결합니다.

⑥ 시험 운전

  설비를 가동하여 진동과 소음을 점검하고 필요 시 재조정합니다.

방진스프링 시공 과정



5. 방진스프링의 장점

뛰어난 방진 성능

 저주파와 대형 설비의 진동을 효과적으로 차단합니다.

높은 하중 지지력

 수백 kg에서 수십 톤 이상의 설비까지 적용할 수 있습니다.

설비 보호

 진동으로 인한 마모와 손상을 줄여 설비 수명을 연장합니다.

유지관리 비용 절감

 진동 감소로 고장과 유지보수 비용을 줄일 수 있습니다.

다양한 설비 적용

 공조설비, 냉동설비, 산업설비 등 폭넓게 사용할 수 있습니다.





6. 방진스프링의 단점

방진패드보다 가격이 높습니다.

설치 높이가 증가할 수 있습니다.

하중 계산이 정확해야 성능을 발휘합니다.

정기적인 점검과 유지관리가 필요합니다.





7. 적용 사례

방진스프링은 다음과 같은 공간에서 많이 사용됩니다.

 병원

 호텔

 공동주택 기계실

 오피스 빌딩

 데이터센터

 공장

 발전소

 쇼핑몰

 지하철 역사

 산업 플랜트





8. 방진스프링과 방진패드 비교

구분	방진스프링	방진패드
방진 성능	매우 우수	우수
저주파 대응	매우 우수	보통
하중 지지	매우 우수	우수
설치 높이	비교적 높음	낮음
대표 적용	대형 설비	중·소형 설비





9. 방진스프링과 방진행거 비교

구분	방진스프링	방진행거
설치 위치	바닥	천장
적용 대상	냉동기, 공조기	덕트, 배관
하중	매우 큼	중·소형
진동 저감	매우 우수	우수
대표 적용	기계실	천장 설비





실무 TIP

- 방진스프링은 설비의 총중량과 무게중심을 고려하여 하중 계산을 먼저 수행해야 합니다.

- 스프링의 허용 처짐량(Deflection)을 확인하면 방진 성능을 보다 정확하게 예측할 수 있습니다.

- 냉동기나 발전기처럼 진동이 큰 설비는 내진형 방진스프링을 적용하면 안전성을 더욱 높일 수 있습니다.

- 설치 후에는 시험 운전을 통해 수평 상태와 진동 수준을 확인하고, 필요 시 레벨을 다시 조정해야 합니다.

- 방진스프링과 플렉시블 조인트(유연 이음관)를 함께 적용하면 배관으로 전달되는 진동까지 효과적으로 줄일 수 있습니다.





※ 방진스프링은 대형 기계설비에서 발생하는 진동과 소음을 효과적으로 차단하는 대표적인 방진 장치입니다. 특히 저주파 진동에 대한 성능이 우수하여 병원, 호텔, 데이터센터, 공장, 공동주택 기계실 등에서 널리 사용되고 있습니다.

설비의 하중과 운전 조건에 적합한 제품을 선택하고 정확한 시공과 정기적인 유지관리를 실시하면 구조체 보호는 물론 설비의 수명 연장과 유지관리 비용 절감에도 큰 도움이 됩니다.
