방진행거(Vibration Isolation Hanger)란? 종류, 특징, 시공방법, 장단점까지 완벽 정리

 건축물의 기계설비는 바닥에 설치되는 장비뿐만 아니라 천장 내부에도 다양하게 배치됩니다. 공조덕트, 냉·온수 배관, 소방배관, 환기설비, 케이블 트레이 등은 대부분 천장에 매달아 설치되는데, 운전 중 발생하는 진동이 건물 구조체로 전달되면 소음과 공진 현상이 발생할 수 있습니다.

 이러한 문제를 해결하기 위해 사용하는 대표적인 방진 자재가 방진행거(Vibration Isolation Hanger)​입니다.

방진행거는 배관과 덕트, 천장 설비를 구조체에 고정하면서도 진동 전달을 최소화하는 장치입니다. 특히 병원, 호텔, 공연장, 데이터센터, 방송국, 오피스빌딩 등 정숙성이 중요한 건축물에서는 필수적인 설비 자재로 사용되고 있습니다.

 이번 글에서는 방진행거의 구조와 종류, 특징, 시공 과정, 장단점, 그리고 방진스프링 및 방진패드와의 차이점을 실무 중심으로 자세히 알아보겠습니다.

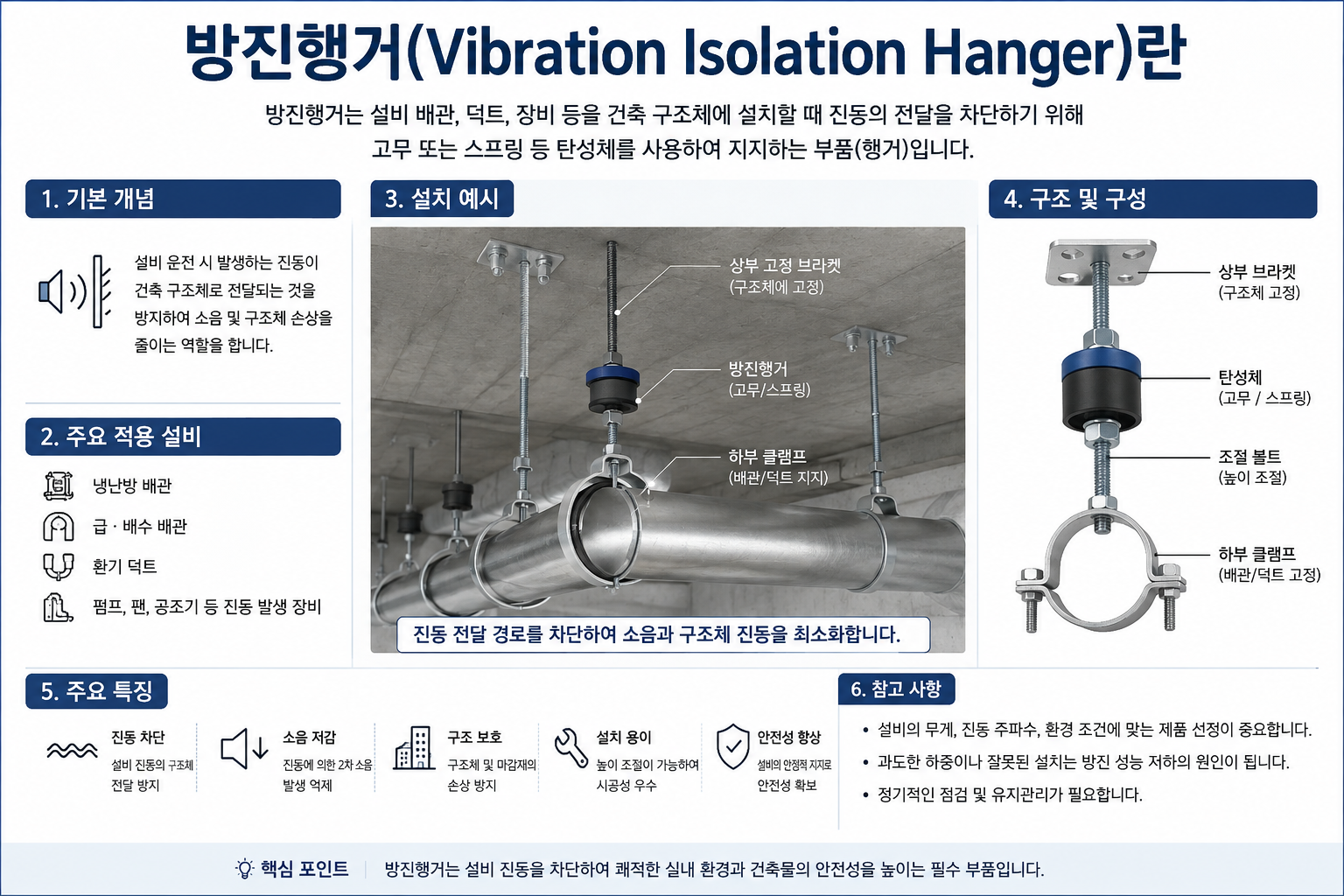

1. 방진행거(Vibration Isolation Hanger)란?

 방진행거는 천장 구조체와 배관 또는 덕트 사이에 설치하여 진동과 소음을 차단하는 방진 장치입니다.

고무 또는 스프링을 이용하여 설비에서 발생하는 진동이 슬래브나 철골 구조체로 전달되는 것을 줄이며, 천장 내부의 공진 현상을 완화하는 역할을 합니다.

대표적인 적용 부위는 다음과 같습니다.

 공조 덕트

 급수·급탕 배관

 냉·온수 배관

 소방 배관

 환기 설비

 케이블 트레이

 병원 천장 설비

 데이터센터 설비

 공연장

 기계실 천장

방진행거(Vibration Isolation Hanger)란

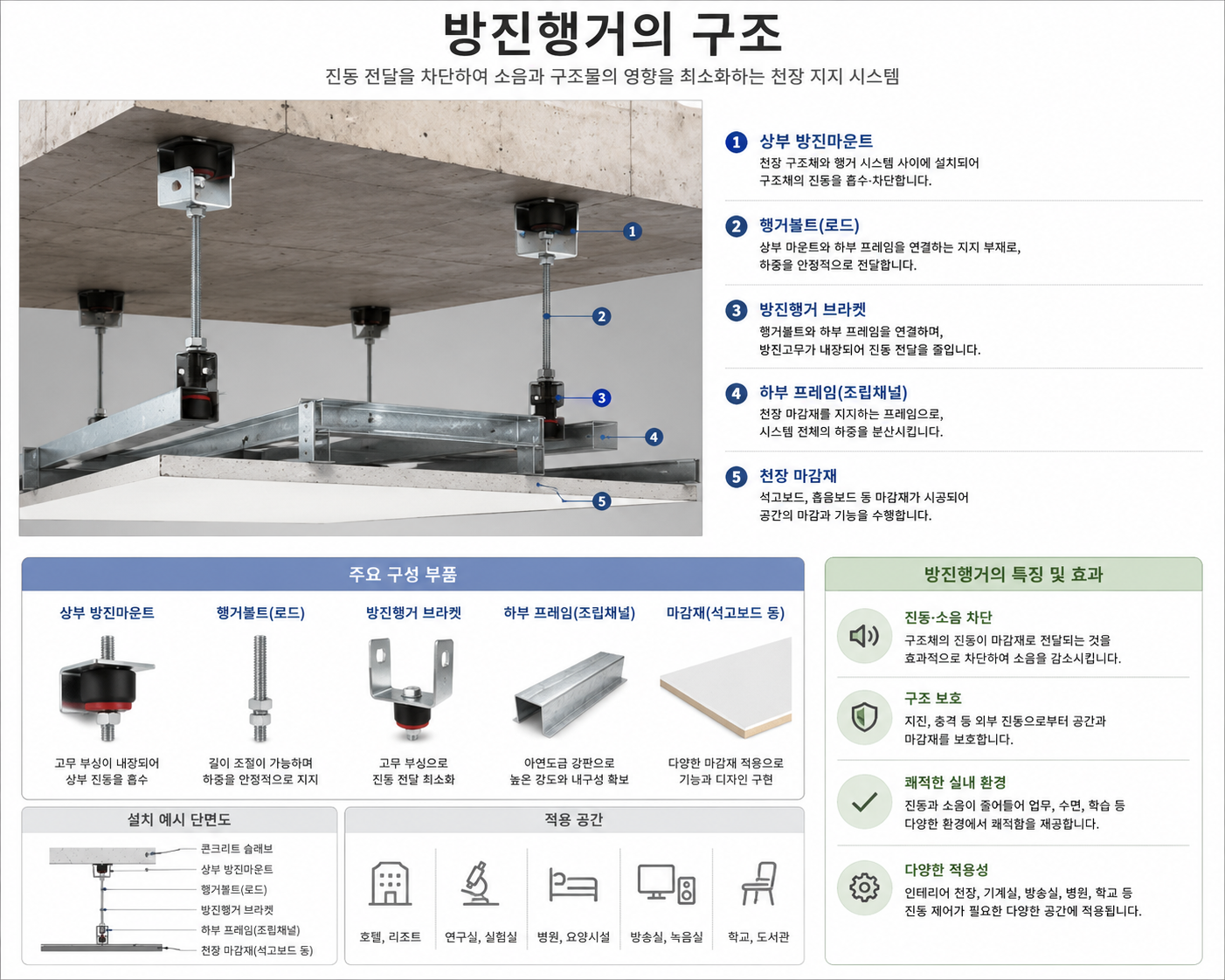

2. 방진행거의 구조

 일반적인 천장 설비 설치 구조는 다음과 같습니다.

① 콘크리트 슬래브 또는 철골 구조체

② 앵커 볼트

③ 방진행거

④ 행거 볼트

⑤ 배관 또는 덕트

방진행거는 구조체와 설비 사이에서 진동을 흡수하여 소음과 구조 전달 진동을 감소시키는 역할을 합니다.

방진행거의 구조



3. 방진행거의 종류

① 고무형 방진행거

 가장 많이 사용하는 기본형 제품입니다.

특징

 경제성 우수

 시공이 간편

 중·소형 배관 적용

② 스프링형 방진행거

 저주파 진동을 효과적으로 차단하는 제품입니다.

특징

 방진 성능 우수

 대형 덕트 적용

 공조설비 적용

③ 고무·스프링 복합형

 고무와 스프링을 함께 적용한 제품입니다.

특징

 광범위한 진동 저감

 안정성 우수

 병원 및 공연장 적용

④ 내진형 방진행거

 지진이나 외부 충격을 고려한 제품입니다.

특징

 내진 성능 우수

 설비 이탈 방지

 공공시설 적용

방진행거의 종류

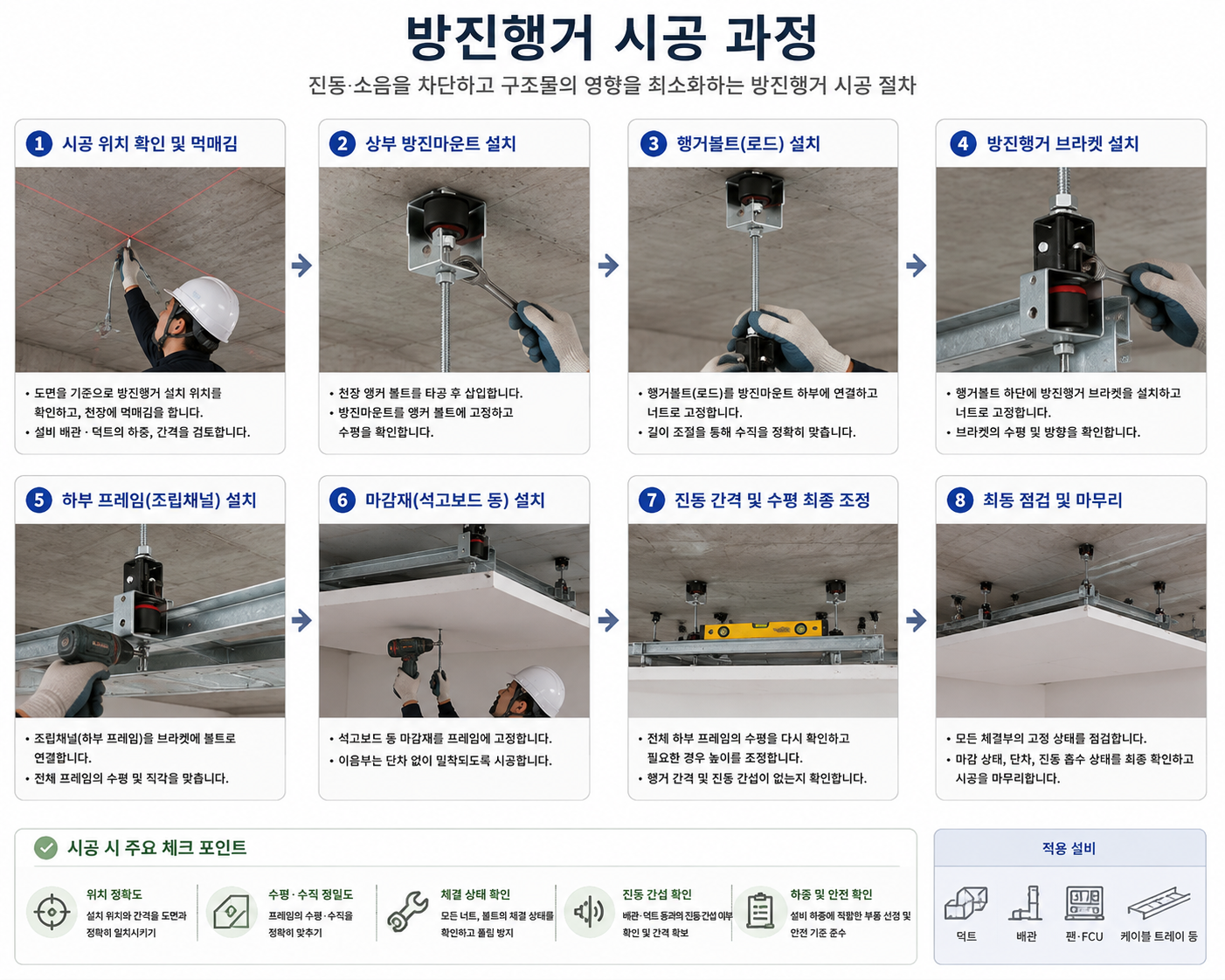

4. 방진행거 시공 과정

① 설비 위치 확인

  배관과 덕트의 설치 위치를 확인합니다.

② 앵커 설치

  슬래브 또는 철골에 앵커를 시공합니다.

③ 방진행거 설치

  하중에 맞는 규격의 방진행거를 설치합니다.

④ 행거 볼트 연결

  배관 또는 덕트를 행거 볼트와 연결합니다.

⑤ 수평 및 하중 조정

  설비의 수평과 하중 분포를 확인합니다.

⑥ 시험 운전 및 점검

  설비를 가동하여 진동과 소음 상태를 확인합니다.

방진행거 시공 과정



5. 방진행거의 장점

구조 전달 진동 감소

 천장 구조체로 전달되는 진동을 효과적으로 줄여줍니다.

소음 저감

 덕트와 배관에서 발생하는 소음을 감소시킵니다.

설비 보호

 지속적인 진동으로 인한 배관과 덕트의 손상을 줄입니다.

유지관리 비용 절감

 설비의 피로와 마모를 감소시켜 유지보수 비용을 절감합니다.

다양한 설비 적용

 배관, 덕트, 케이블 트레이 등 다양한 천장 설비에 사용할 수 있습니다.





6. 방진행거의 단점

 하중 계산이 부정확하면 방진 성능이 저하될 수 있습니다.

제품 가격은 일반 행거보다 높습니다.

설치 후 정기적인 점검이 필요합니다.

대형 설비는 방진스프링과 병행 적용하는 경우가 있습니다.





7. 적용 사례

방진행거는 다음과 같은 공간에서 많이 사용됩니다.

 병원

 호텔

 공연장

 영화관

 방송국

 데이터센터

 오피스 빌딩

 백화점

 공장

 공동주택 기계실





8. 방진행거와 방진스프링 비교

구분	방진행거	방진스프링
설치 위치	천장	바닥
적용 대상	덕트, 배관	대형 기계설비
하중	중·소형	중·대형
방진 성능	우수	매우 우수
대표 적용	천장 설비	냉동기, 공조기





9. 방진행거와 일반 행거 비교

구분	방진행거	일반 행거
진동 저감	우수	없음
소음 감소	우수	없음
설치 비용	비교적 높음	경제적
유지관리	정기 점검 권장	일반 점검
대표 적용	병원, 호텔	일반 건축물





실무 TIP

- 방진행거는 배관이나 덕트의 총하중과 운전 진동을 고려하여 규격을 선정해야 합니다.

- 대형 공조 덕트는 스프링형 방진행거를 적용하면 저주파 진동 저감 효과가 더욱 우수합니다.

- 배관 지지 간격은 설계 기준을 준수하여 과도한 처짐이 발생하지 않도록 해야 합니다.

- 병원과 공연장처럼 정숙성이 중요한 공간은 고무·스프링 복합형 제품을 적용하면 효과적입니다.

- 설치 후에는 시험 운전을 실시하여 진동과 소음 수준을 확인하고, 행거의 처짐과 체결 상태를 점검하는 것이 중요합니다.





※ 방진행거는 천장 설비에서 발생하는 진동과 소음을 줄여 건축물의 쾌적성과 설비의 내구성을 향상시키는 핵심 자재입니다. 특히 덕트와 배관 등 천장 설비가 많은 건축물에서는 구조 전달 진동을 효과적으로 차단하여 정숙한 실내환경을 조성하는 데 중요한 역할을 합니다.

건축물의 용도와 설비의 하중, 운전 조건에 맞는 제품을 선택하고 정확한 시공 절차를 준수한다면 진동과 소음을 최소화하고 설비의 안정적인 운용과 유지관리 비용 절감에도 큰 도움이 됩니다.
