방진패드(Vibration Isolation Pad)란? 종류, 특징, 시공방법, 장단점까지 완벽 정리

 건축물에서는 사람의 보행 소리뿐만 아니라 기계와 설비에서 발생하는 진동도 다양한 문제를 일으킬 수 있습니다. 특히 냉난방기, 펌프, 발전기, 공조기(AHU), 실외기, 엘리베이터 기계실 등에서는 지속적인 진동이 건물 구조체를 통해 전달되어 소음과 균열, 설비 수명 저하의 원인이 되기도 합니다.

 이러한 진동을 효과적으로 차단하기 위해 사용하는 자재가 방진패드(Vibration Isolation Pad)​입니다.

방진패드는 설비와 구조체 사이에 설치하여 진동과 충격을 흡수하고 전달을 최소화하는 기능성 자재입니다. 최근에는 공동주택, 병원, 데이터센터, 공장, 상업시설 등 다양한 건축물에서 설비 소음 저감과 유지관리 비용 절감을 위해 폭넓게 적용되고 있습니다.

 이번 글에서는 방진패드의 구조와 종류, 특징, 시공 과정, 장단점, 그리고 차음매트 및 방진스프링과의 차이점을 실무 중심으로 자세히 알아보겠습니다.





1. 방진패드(Vibration Isolation Pad)란?

 방진패드는 고무, 코르크, 네오프렌(Neoprene), EPDM, 폴리우레탄 등의 탄성 재료를 이용하여 제작한 진동 절연 자재입니다.

설비에서 발생하는 진동 에너지를 흡수하여 구조체로 전달되는 진동과 소음을 줄이고, 장비의 안정적인 운전을 돕는 역할을 합니다.

대표적인 적용 부위는 다음과 같습니다.

 실외기

 냉동기

 냉각탑

 공조기(AHU)

 펌프

 발전기

 컴프레서

 엘리베이터 기계실

 데이터센터

 산업설비

방진패드(Vibration Isolation Pad)란

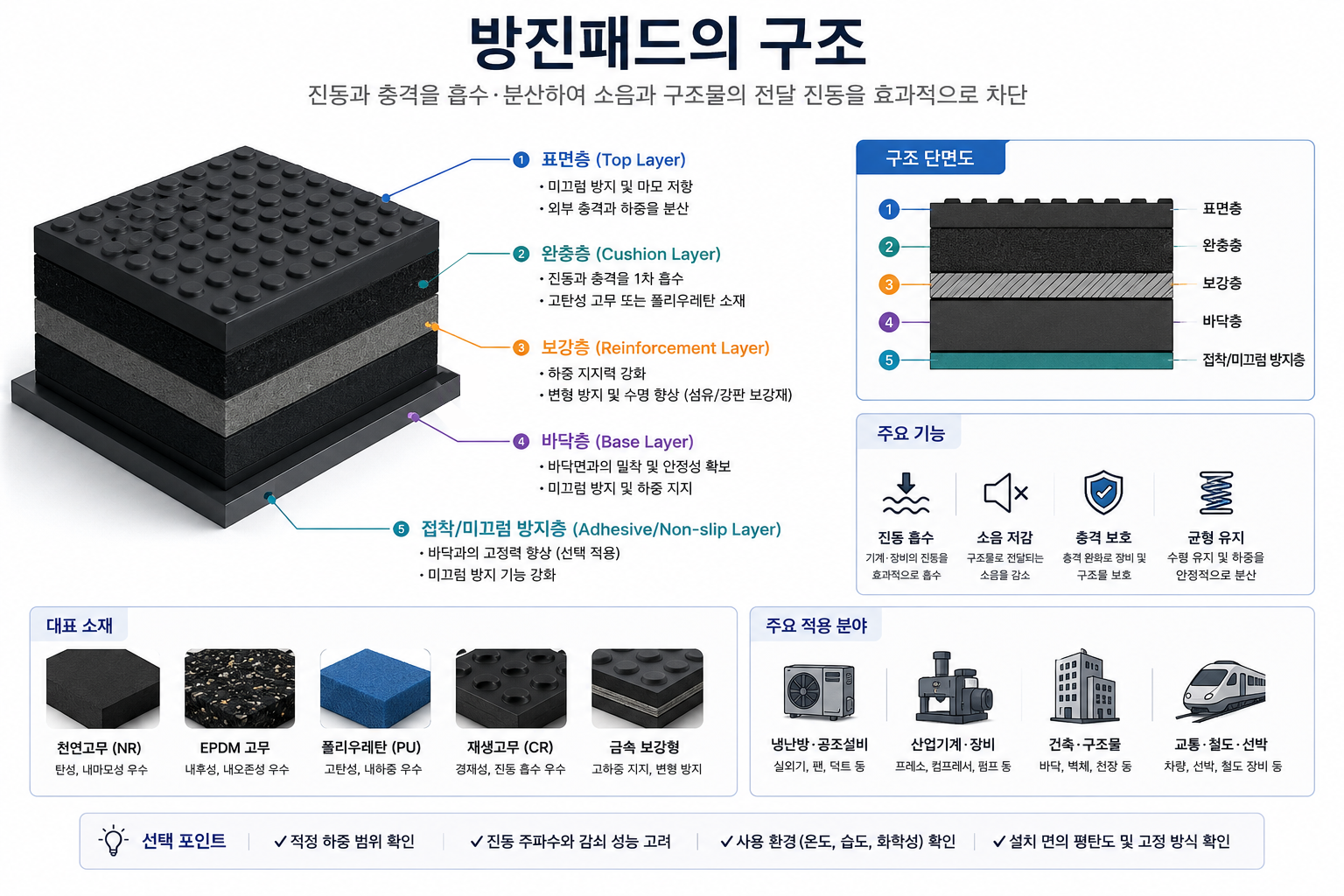

2. 방진패드의 구조

 일반적인 설비 설치 구조는 다음과 같습니다.

① 콘크리트 기초

② 방진패드

③ 설비 베이스 프레임

④ 기계 설비

⑤ 앵커 또는 고정 장치

 방진패드는 구조체와 설비 사이에서 진동을 흡수하여 소음과 구조 전달 진동을 감소시키는 역할을 합니다.

방진패드의 구조

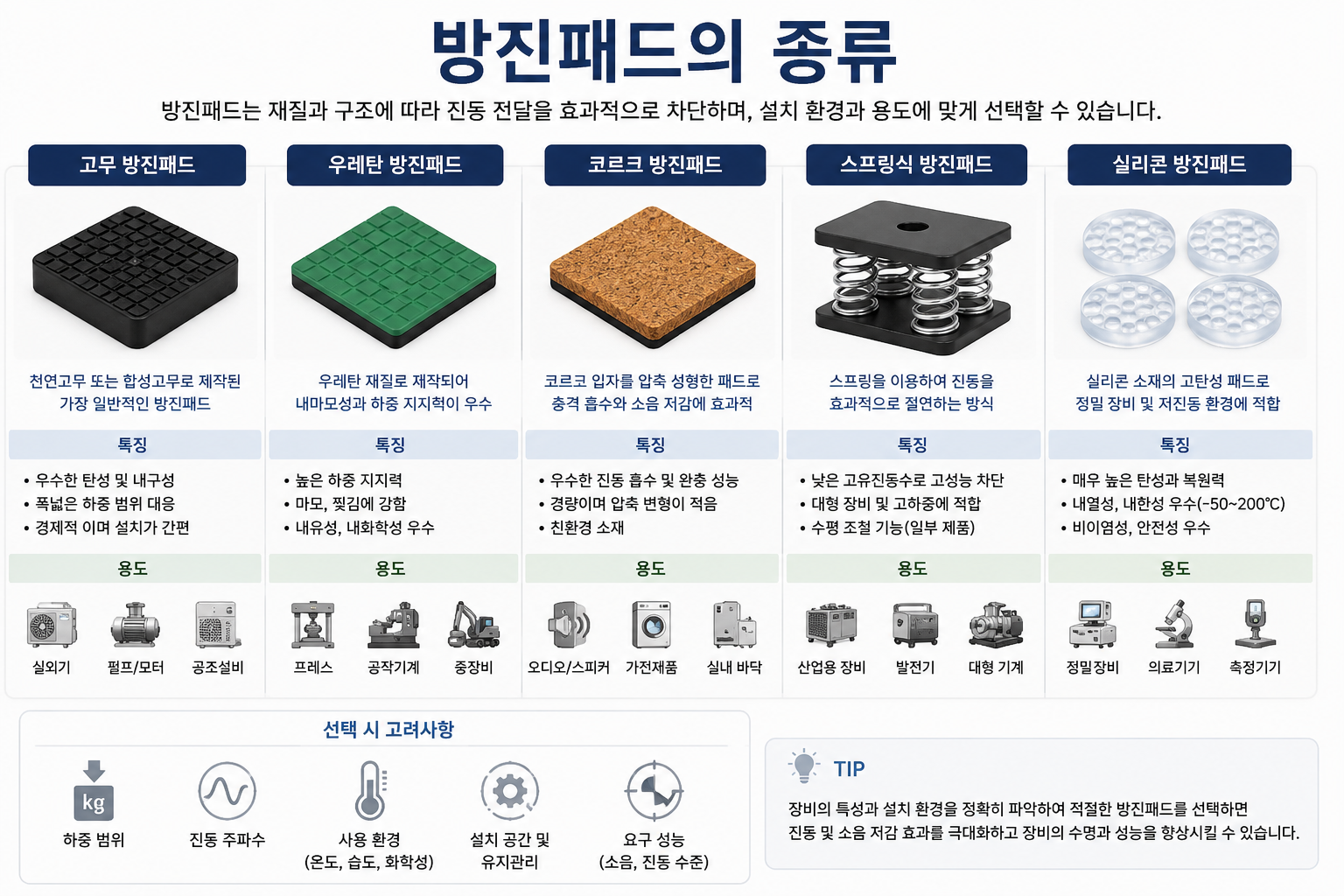

3. 방진패드의 종류

① 고무 방진패드

 가장 널리 사용하는 기본형 제품입니다.

특징

 경제성 우수

 시공 간편

 일반 설비 적용

② 네오프렌 방진패드

 내후성과 내유성이 뛰어난 제품입니다.

특징

 내구성 우수

 오일 저항성 우수

 실외 설비 적용

③ 코르크 복합 방진패드

 천연 코르크와 고무를 결합한 제품입니다.

특징

 진동 흡수 우수

 압축 변형이 적음

 중·경량 설비 적용

④ EPDM 방진패드

 탄성과 내후성이 우수한 제품입니다.

특징

 장기 내구성 우수

 자외선 저항성 우수

 실외 기계실 적용

방진패드의 종류

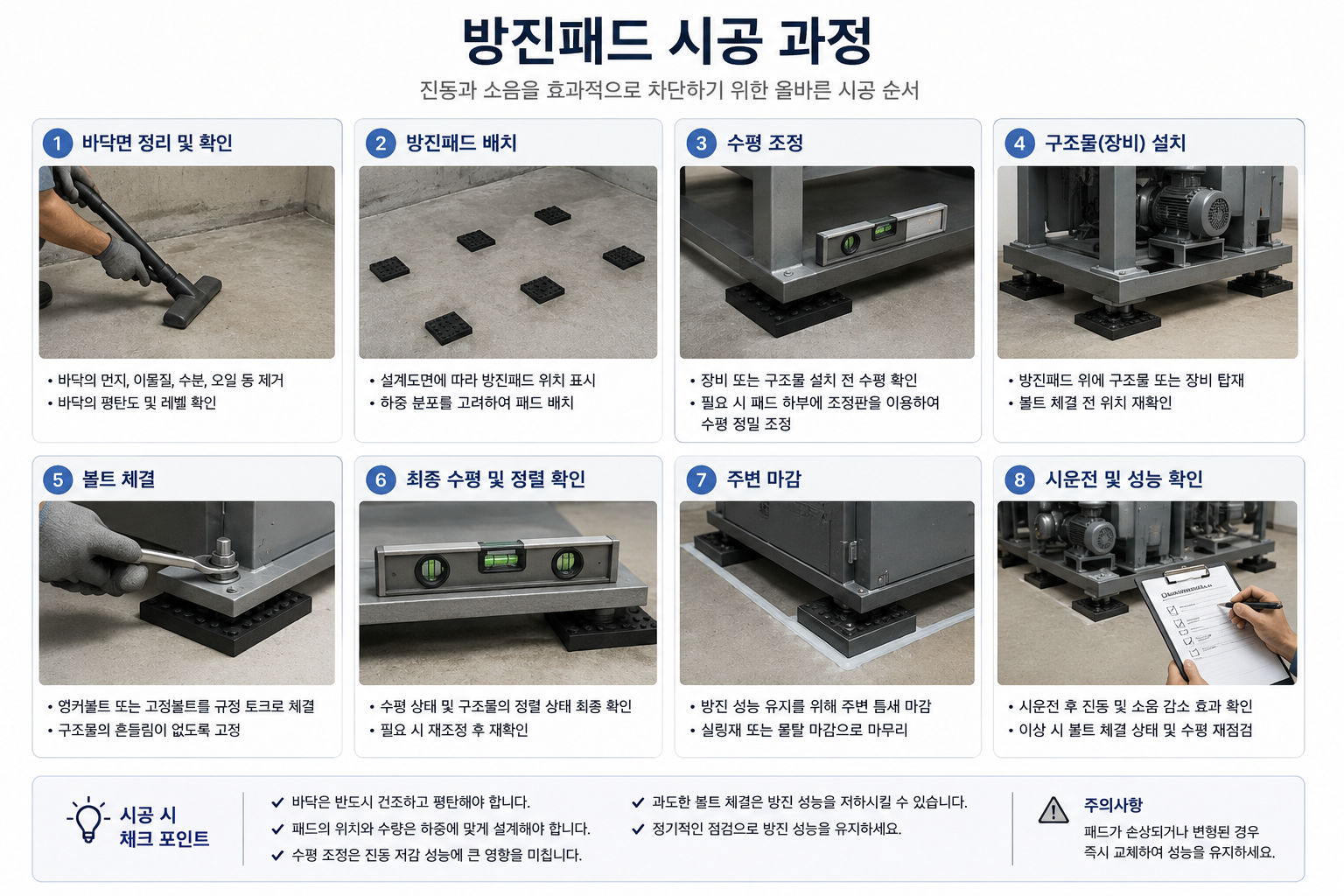

4. 방진패드 시공 과정

① 바탕면 청소

  기초 콘크리트의 먼지와 이물질을 제거합니다.

② 설비 위치 확인

  설계도에 따라 설비 설치 위치를 표시합니다.

③ 방진패드 설치

  설비 하중이 균등하게 전달되도록 배치합니다.

④ 설비 거치

  장비를 천천히 올려 방진패드 위에 안착시킵니다.

⑤ 수평 조정

  수평계를 사용하여 설비의 수평을 맞춥니다.

⑥ 고정 및 시험 운전

  설비를 고정한 후 진동과 소음을 점검합니다.

방진패드 시공 과정



5. 방진패드의 장점

진동 저감

 기계 진동이 구조체로 전달되는 것을 효과적으로 줄여줍니다.

소음 감소

 설비 운전 시 발생하는 소음을 감소시켜 쾌적한 환경을 제공합니다.

설비 보호

 충격을 흡수하여 기계의 마모와 손상을 줄여줍니다.

시공이 간편

 별도의 복잡한 장비 없이 비교적 쉽게 설치할 수 있습니다.

유지관리 비용 절감

 설비의 수명을 연장하고 유지보수 비용을 줄이는 데 도움이 됩니다.





6. 방진패드의 단점

설비 하중에 맞지 않는 제품을 사용하면 성능이 저하될 수 있습니다.

장기간 과도한 하중이 가해지면 탄성이 감소할 수 있습니다.

고온이나 화학물질에 노출되는 환경에서는 재질 선택이 중요합니다.

대형 설비는 방진스프링과 함께 사용하는 경우가 많습니다.





7. 적용 사례

방진패드는 다음과 같은 현장에서 많이 사용됩니다.

 공동주택 기계실

 병원

 호텔

 오피스 빌딩

 공장

 데이터센터

 발전소

 쇼핑몰

 냉동·냉장시설

 산업 플랜트





8. 방진패드와 차음매트 비교

구분	방진패드	차음매트
주요 기능	기계 진동 저감	바닥 충격음 저감
설치 위치	설비 하부	바닥 슬래브
하중 지지	매우 우수	우수
적용 대상	기계 설비	공동주택 바닥
대표 용도	펌프, 공조기	층간소음 저감





9. 방진패드와 방진스프링 비교

구분	방진패드	방진스프링
진동 저감	우수	매우 우수
설치 높이	낮음	비교적 높음
유지관리	간편	정기 점검 필요
적용 하중	소·중형 설비	대형 설비
가격	경제적	비교적 높음





실무 TIP

- 방진패드는 설비의 무게와 운전 주파수에 맞는 제품을 선정해야 최적의 성능을 얻을 수 있습니다.

- 대형 냉동기나 발전기처럼 진동이 큰 장비는 방진패드보다 방진스프링 또는 복합 방진 시스템을 적용하는 것이 효과적입니다.

- 방진패드가 기름이나 화학약품에 노출되는 환경에서는 네오프렌 또는 EPDM 재질을 선택하는 것이 좋습니다.

- 설비 하중이 한쪽으로 치우치지 않도록 방진패드를 균등하게 배치해야 합니다.

- 설치 후에는 시험 운전을 실시하여 진동과 소음 수준을 확인하고, 필요하면 수평과 하중 분포를 다시 조정하는 것이 바람직합니다.





※ 방진패드는 기계 설비에서 발생하는 진동과 소음을 줄여 건축물의 쾌적성과 설비의 내구성을 높이는 핵심 자재입니다. 적절한 재질과 규격을 선택하면 구조체로 전달되는 진동을 효과적으로 차단하고, 설비의 수명을 연장하며 유지관리 비용도 절감할 수 있습니다.

특히 병원, 호텔, 데이터센터, 공동주택, 공장 등 진동과 소음 관리가 중요한 건축물에서는 방진패드의 성능이 매우 중요합니다. 설비의 하중과 운전 조건을 충분히 고려하여 적합한 제품을 선정하고 정확한 시공 절차를 준수한다면 안정적이고 효율적인 설비 운영이 가능합니다.
