냉난방·환기공사란? 시스템에어컨·냉매배관·덕트 시공과 현장에서 사용하는 용어

 인테리어 현장에서 냉난방·환기공사는 실내의 온도와 공기환경을 조절하는 중요한 설비공정입니다. 완성된 공간에서는 에어컨 토출구와 환기구 정도만 보이지만 천장 내부에는 냉매배관과 드레인배관, 덕트, 전선 등 여러 설비가 복잡하게 설치됩니다.

특히 시스템에어컨과 덕트는 천장 높이에 직접적인 영향을 줍니다. 설비 위치를 충분히 검토하지 않고 천장공사를 먼저 진행하면 천장고를 낮추거나 조명과 점검구의 위치를 변경해야 하는 상황이 발생할 수 있습니다.

따라서 냉난방·환기공사는 설비업체만의 공정으로 보기보다 천장 디자인과 조명, 전기, 소방 및 목공을 함께 조정해야 하는 인테리어 공정으로 이해하는 것이 좋습니다.

이번 편에서는 시스템에어컨을 중심으로 실내기와 실외기, 냉매배관, 드레인, 덕트와 디퓨저 등의 기본 개념과 현장에서 자주 사용하는 용어를 알아보겠습니다.





1. 냉난방·환기공사란?

 냉난방공사는 실내의 온도를 적절하게 유지하기 위한 설비를 설치하는 공정이며 환기공사는 실내외 공기를 교환하거나 필요한 공기의 흐름을 만드는 공정입니다.

주거공간에서는 벽걸이형과 스탠드형 에어컨뿐 아니라 천장형 시스템에어컨이 많이 사용됩니다.

상업공간에서는 공간 규모와 건물의 기존 설비조건에 따라 다양한 냉난방·환기방식을 적용할 수 있습니다.

인테리어 설계자는 기존 건물에 어떤 설비가 설치되어 있는지 먼저 확인해야 합니다.

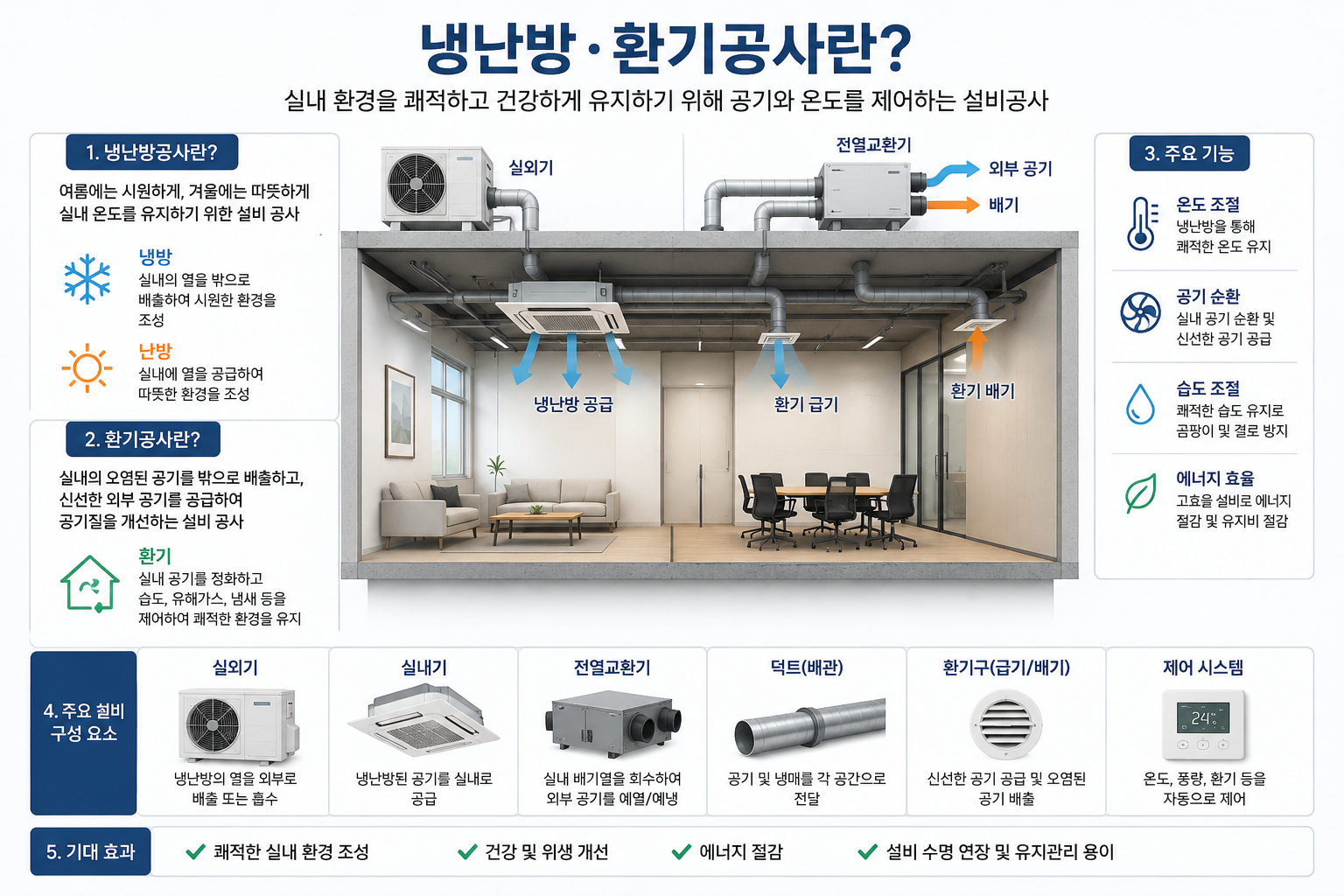

냉난방·환기공사란



2. 시스템에어컨

 시스템에어컨은 실내기를 천장 내부 등에 설치하여 실내공간의 노출을 줄일 수 있는 냉난방 방식입니다.

인테리어에서는 천장형 카세트 제품과 덕트형 제품 등을 접할 수 있습니다.

제품마다 필요한 설치공간과 배관조건이 다르므로 천장 디자인을 결정하기 전에 사용할 장비의 규격을 확인하는 것이 중요합니다.

특히 실내기의 높이만 보는 것이 아니라 배관과 드레인, 점검공간까지 함께 고려해야 합니다.





3. 실내기

 실내기는 실내의 공기를 냉각하거나 가열하여 다시 공간으로 공급하는 장치입니다.

천장형 실내기는 대부분 천장 내부에 본체가 설치되기 때문에 설치 위치가 천장고에 영향을 줄 수 있습니다.

실내기 주변에는 냉매배관과 드레인배관, 전기배선 등이 연결됩니다.

따라서 천장틀과 조명, 소방설비 등이 실내기와 간섭하지 않는지 사전에 확인해야 합니다.





4. 실외기

 실외기는 실내기와 냉매배관으로 연결되어 냉난방 시스템의 열교환 과정에 중요한 역할을 하는 장비입니다.

아파트에서는 실외기실이 별도로 마련된 경우가 많고 상업공간에서는 건물에서 지정한 설치장소를 사용해야 하는 경우가 있습니다.

실외기 주변은 장비의 성능과 유지관리를 위해 제조사가 요구하는 설치공간과 환기조건 등을 확보해야 합니다.

인테리어 디자인을 위해 실외기를 임의로 밀폐시키기보다는 해당 제품의 설치조건을 먼저 확인하는 것이 중요합니다.





5. 냉매배관

 냉매배관은 실내기와 실외기 사이에서 냉매가 이동하는 배관입니다.

일반적으로 동관 등이 사용되며 배관에는 필요한 단열처리가 이루어집니다.

리모델링에서는 기존 냉매배관을 재사용할 수 있는지 또는 새로 설치해야 하는지 장비 조건과 기존 배관 상태를 확인해야 합니다.

배관이 천장과 벽체 내부에 매립되면 추후 수정이 어려우므로 마감 전에 연결상태와 경로를 점검하는 것이 좋습니다.





6. 드레인배관

 냉방운전 중 실내기에서는 응축수가 발생하며 이를 외부의 적절한 배수지점으로 보내는 배관이 드레인배관입니다.

드레인은 현장에서 에어컨 누수와 관련하여 특히 주의해야 하는 부분입니다.

자연배수 방식이라면 물이 원활하게 흐를 수 있도록 적절한 구배가 필요합니다.

천장 내부에서 배관이 처지거나 역구배가 발생하지 않도록 시공상태를 확인하는 것이 중요합니다.





7. 드레인 구배

드레인배관은 배수방식에 맞게 필요한 경사를 확보해야 합니다.

실내기에서 배수지점까지의 거리가 길거나 천장 내부에 다른 설비가 많으면 원하는 배관 경로를 확보하기 어려울 수 있습니다.

이 때문에 에어컨 위치를 디자인만 보고 결정하기보다 실제 배수경로를 함께 검토해야 합니다.

필요한 경우 장비 자체의 드레인펌프 적용 여부와 제조사의 배수조건도 확인합니다.





8. 덕트

**덕트(Duct)**는 공기를 필요한 위치로 이동시키는 통로입니다.

공조와 환기설비 등에 사용되며 금속덕트 또는 플렉시블덕트 등 다양한 형태가 있습니다.

덕트는 배관보다 단면이 큰 경우가 많기 때문에 천장 내부에서 상당한 공간을 차지할 수 있습니다.

따라서 상업공간의 천장계획에서는 덕트 높이와 경로를 먼저 확인하는 것이 중요합니다.





9. 디퓨저

**디퓨저(Diffuser)**는 덕트를 통해 공급되는 공기를 실내에 분산시키는 말단 기구입니다.

천장에 설치되는 경우가 많으며 사각형이나 원형, 선형 등 다양한 디자인이 있습니다.

디퓨저는 단순히 설비기구로만 배치하기보다 조명과 스프링클러, 감지기 등 다른 천장기구와 배열을 함께 검토하면 천장 디자인을 보다 정돈할 수 있습니다.

다만 디자인을 위해 임의로 위치를 이동하기 전에 공조설계상 가능한지 확인해야 합니다.





10. 그릴

 그릴(Grille)역시 공기가 통과하는 말단기구로 사용됩니다.

급기나 환기, 리턴 등 시스템의 목적에 따라 다양한 제품이 적용될 수 있습니다.

제품마다 풍량과 설치조건이 다르기 때문에 단순히 크기와 디자인만 보고 변경해서는 안 됩니다.

인테리어에서 별도의 제작 그릴을 적용하려면 설비업체와 필요한 개구면적 등을 먼저 협의하는 것이 좋습니다.





11. 급기·배기·환기

 공기를 실내로 공급하는 것을 일반적으로 급기, 실내의 공기를 밖으로 내보내는 것을 배기라고 표현합니다.

화장실과 주방 등에서는 냄새와 습기 등을 배출하기 위한 환기설비가 중요합니다.

상업공간에서는 공간의 용도와 건축설비 조건에 따라 보다 체계적인 환기계획이 필요할 수 있습니다.

특히 음식점은 일반적인 실내환기와 조리시설의 배기설비를 구분하여 검토해야 합니다.





12. 환기팬

 욕실과 화장실 등에서는 실내공기를 외부 또는 건물의 지정된 배기계통으로 보내기 위해 환기팬을 사용합니다.

환기팬을 설치했다고 해서 충분한 환기가 이루어지는 것은 아닙니다.

덕트의 길이와 굴곡, 연결상태, 토출 위치 등 여러 조건이 실제 성능에 영향을 줄 수 있습니다.

기존 건물의 공용 배기계통에 연결하는 경우에는 건물의 설비조건을 먼저 확인합니다.





13. 천장고와 설비공간

 냉난방·환기설비는 인테리어의 **천장고(CH)**를 결정하는 중요한 요소입니다.

실내기와 덕트가 구조체 아래로 내려오면 그 아래에 다시 천장틀과 석고보드가 설치되어야 하기 때문입니다.

따라서 설계도면의 천장고를 현장에서 그대로 확보할 수 있는지 구조체와 설비의 실제 높이를 확인해야 합니다.

필요한 경우 전체 천장을 낮추는 대신 설비가 지나가는 일부 구간에 단차를 만드는 방법도 검토할 수 있습니다.





14. 점검구

 천장 속에 설치되는 실내기와 밸브, 연결부 등 유지관리가 필요한 설비에는 적절한 점검구를 계획해야 합니다.

점검구가 없거나 위치가 잘못되면 장비 고장이나 청소 시 천장을 철거해야 할 수 있습니다.

반대로 점검구 위치만 설비 기준으로 결정하면 천장 디자인이 복잡해질 수 있습니다.

따라서 설비업체와 필요한 점검범위를 확인한 후 조명과 천장 디자인을 함께 고려하여 위치를 결정하는 것이 좋습니다.





15. 냉난방과 천장설비 간섭

 천장에는 실내기와 덕트 외에도 조명, 스프링클러, 감지기, 배관, 스피커, 전선관 등이 설치됩니다.

각 공정이 자신의 도면만 보고 시공하면 같은 위치를 여러 설비가 사용하려는 간섭이 발생할 수 있습니다.

특히 다운라이트 상부에 덕트가 지나가거나 점검구 위치에 천장틀이 설치되는 문제가 자주 발생할 수 있습니다.

천장공사 전에는 각 설비의 위치를 하나의 천장도에 종합하여 검토하는 것이 효과적입니다.





16. 냉난방·환기 물량 산출

 냉난방·환기공사는 면적만으로 물량을 산출하기보다 장비 수량과 배관·덕트 길이등을 구분하여 파악합니다.

예를 들어 시스템에어컨 실내기 4대가 있다면 장비는 EA 단위로 정리하고 냉매배관과 드레인배관은 규격과 길이를 확인합니다.

덕트 역시 규격과 길이, 부속 등을 기준으로 산출하며 디퓨저와 그릴은 수량으로 정리할 수 있습니다.

실무 견적에서는 장비, 냉매배관, 드레인, 덕트, 디퓨저·그릴, 제어 및 전기 연결, 철거·이설등을 구분하면 변경사항을 파악하기 편리합니다.





17. 냉난방·환기공사에서 자주 사용하는 현장용어

 현장에서 자주 사용하는 용어를 정리하면 다음과 같습니다.

실내기— 실내에서 냉난방된 공기를 공급하는 장비

실외기— 실내기와 연결되어 냉난방 시스템을 구성하는 외부 장비

냉매배관— 실내기와 실외기 사이에서 냉매가 이동하는 배관

드레인— 에어컨에서 발생한 응축수를 배출하는 배관 또는 배수계통

덕트— 공기를 이동시키는 통로

디퓨저— 공급되는 공기를 실내에 분산시키는 말단기구

그릴— 공기가 통과하도록 설치하는 말단기구

급기— 공기를 실내로 공급하는 것

배기— 실내공기를 외부 등의 배기계통으로 내보내는 것

점검구— 천장 내부의 장비나 설비를 점검할 수 있도록 만든 개구부





18. 현장 실무 체크사항

 냉난방·환기공사는 기존 설비 확인 → 장비 선정 및 용량 검토 → 실내기·실외기 위치 결정 → 냉매·드레인·덕트 경로 검토 → 천장고 확인 → 설비 시공 → 전기 연결 → 천장틀과 간섭 확인 → 점검구 계획 → 천장 마감 → 디퓨저·그릴 설치 → 시운전 및 배수상태 확인의 흐름으로 이해하면 좋습니다.

인테리어 현장에서는 특히 실내기 설치높이, 드레인 구배, 덕트와 조명의 간섭, 점검구 위치, 천장고를 확인해야 합니다.

또한 에어컨 위치만 도면에 표시하고 배관경로를 검토하지 않으면 실제 시공 단계에서 천장 디자인이 변경될 수 있습니다. 따라서 초기 설계부터 장비와 배관을 함께 검토하는 것이 중요합니다.





※ 냉난방·환기공사는 인테리어 완성 후 대부분 천장 내부에 가려지지만 실제로는 천장 디자인을 결정하는 중요한 공정입니다.

특히 상업공간에서는 구조체 아래에 덕트와 배관이 복잡하게 지나가기 때문에 원하는 천장고를 확보할 수 있는지 설계 초기에 확인해야 합니다. 천장고를 먼저 결정하고 나중에 설비를 맞추려 하면 불필요한 단차와 간섭이 발생할 수 있습니다.

또한 시스템에어컨은 실내기만 설치한다고 끝나는 것이 아닙니다. 냉매배관과 드레인, 전기, 점검공간 및 실외기까지 하나의 시스템으로 연결됩니다.

결국 냉난방·환기공사의 핵심은 장비의 위치만 결정하는 것이 아니라 천장 내부의 실제 공간을 기준으로 냉매배관과 드레인, 덕트, 전기, 조명 및 다른 설비의 경로를 사전에 통합하여 계획하는 것이라고 할 수 있습니다.
