전기공사란? 배관·배선·콘센트·스위치 시공과 현장에서 사용하는 용어

 인테리어 현장에서 전기공사는 조명과 콘센트, 스위치, 각종 전기기기에 전원을 공급하기 위한 중요한 설비공정입니다. 완성된 공간에서는 스위치와 콘센트 정도만 보이지만 실제로는 벽과 천장 내부에 많은 배관과 배선이 설치됩니다.

특히 인테리어 전기공사는 목공과 경량벽체, 천장, 가구, 조명공사와 밀접하게 연결됩니다. 콘센트 하나의 위치가 잘못되어도 붙박이장에 가려지거나 가전제품의 전원선이 노출되는 문제가 발생할 수 있습니다.

따라서 전기공사는 단순히 전선을 연결하는 작업으로 보기보다 가구·조명·설비 계획을 실제 현장에 구현하는 공정으로 이해하는 것이 좋습니다.

이번 편에서는 인테리어 현장에서 알아두면 좋은 전기공사의 기본적인 작업순서와 분전반, 배관·배선, 콘센트와 스위치, 전용회로 및 현장용어를 알아보겠습니다.





1. 인테리어 전기공사란?

 전기공사는 건물에 공급된 전기를 조명과 콘센트, 각종 전기기기까지 안전하게 전달할 수 있도록 배관과 배선, 전기기구 등을 설치하는 공정입니다.

인테리어 현장에서는 기존 전기설비를 그대로 사용하기도 하지만 공간의 배치가 변경되면 콘센트와 스위치, 조명 위치도 함께 변경되는 경우가 많습니다.

따라서 철거 단계에서 기존 전기설비의 상태와 회로를 먼저 확인하는 것이 중요합니다.

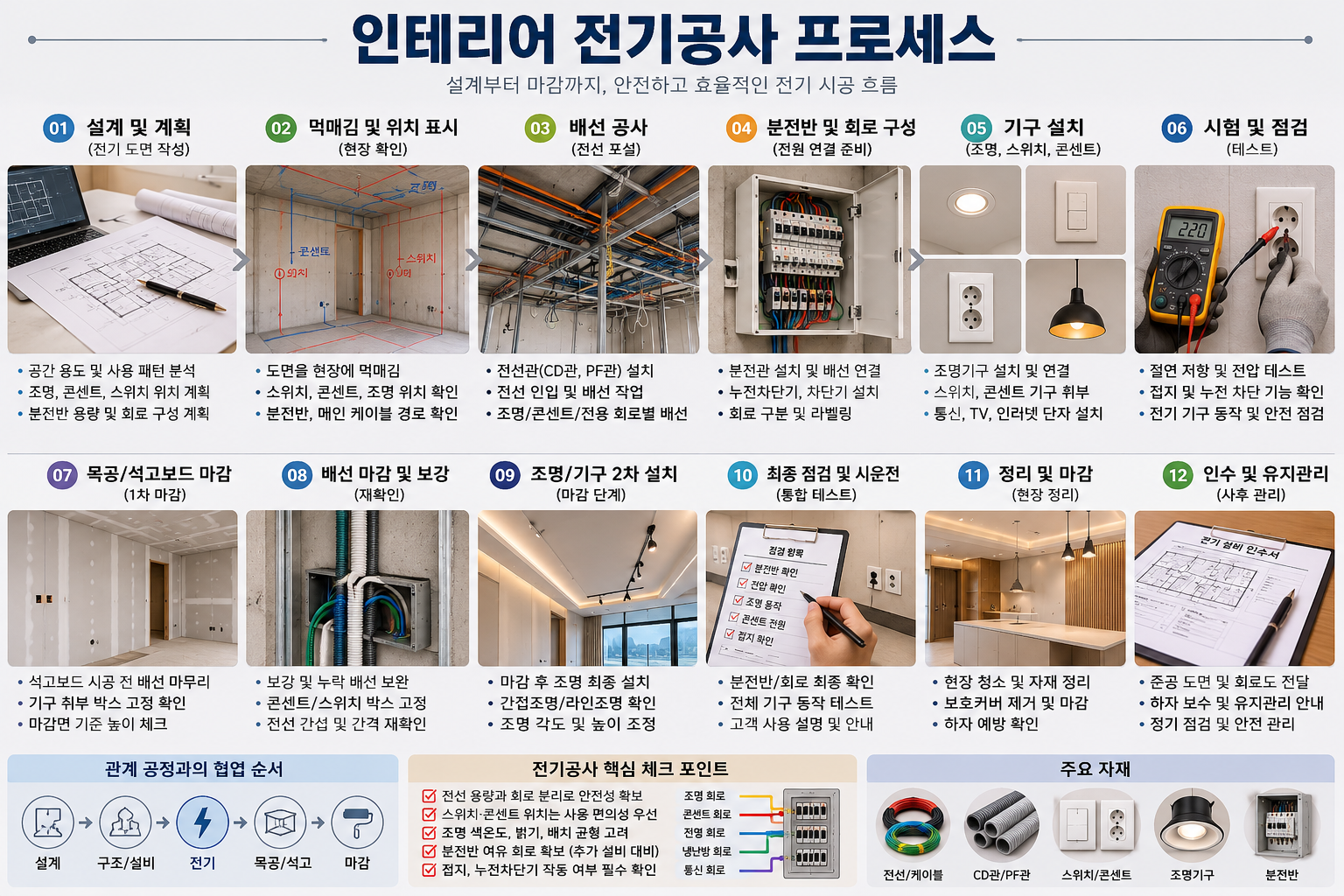

인테리어 전기공사란



2. 전기 도면 확인

 전기공사를 시작하기 전에는 평면도와 천장도, 조명계획도, 가구도면 등을 함께 확인해야 합니다.

전기 도면만 보고 콘센트를 설치하면 실제 가구와 간섭이 발생할 수 있기 때문입니다.

특히 TV장, 주방가구, 붙박이장, 카운터 등에 설치되는 콘센트는 가구도면의 정확한 치수를 확인한 후 위치를 결정하는 것이 좋습니다.

스위치 역시 문이 열리는 방향과 가구 위치를 함께 확인해야 합니다.





3. 분전반

 분전반은 건물로 공급된 전기를 여러 회로로 나누어 각 공간과 전기기기로 보내는 장치입니다.

내부에는 회로를 보호하기 위한 차단기 등이 설치됩니다.

인테리어 공사로 전기 사용량이 증가하거나 새로운 전기기기가 추가된다면 기존 분전반의 회로 구성과 용량을 확인해야 합니다.

단순히 빈 차단기 자리가 있다고 해서 무조건 새로운 부하를 추가할 수 있는 것은 아니므로 전기 전문가의 검토가 필요합니다.





4. 전기 배관

 전선을 보호하고 필요한 위치까지 연결하기 위해 전선관 등의 배관을 설치합니다.

벽체와 천장이 마감되기 전에 전기 배관을 먼저 설치하는 것이 일반적입니다.

경량벽체 내부에서는 스터드와 간섭하지 않도록 배관 위치를 조정하고 천장에서는 조명과 소방, 냉난방 배관 등 다른 설비와의 간섭을 확인합니다.

벽체가 닫힌 이후에는 수정하기 어려우므로 석고보드 취부 전에 위치를 확인하는 것이 중요합니다.





5. 전기 배선

 배관이 완료되면 회로에 필요한 전선을 설치합니다.

현장에서는 전선을 관 내부로 넣는 작업을 흔히 입선이라고 합니다.

전선의 종류와 굵기는 연결되는 부하와 회로, 시공조건 등에 따라 적절하게 선정해야 합니다.

인테리어 디자이너가 임의로 전선 규격을 결정하기보다 전기설비 기준과 현장조건에 따라 전기 기술자가 검토하도록 하는 것이 안전합니다.





6. 콘센트 위치

 콘센트는 인테리어 전기공사에서 가장 많은 수정이 발생하는 부분 중 하나입니다.

일반 벽면뿐 아니라 TV장과 침대 주변, 주방가구, 책상, 카운터 등 실제 사용 위치를 기준으로 계획해야 합니다.

콘센트 중심 높이와 좌우 위치를 도면에 표시하고 가구 설치 후에도 사용할 수 있는지 확인합니다.

특히 붙박이장 뒤에 콘센트가 가려지지 않도록 가구도면과 반드시 대조하는 것이 좋습니다.





7. 주방 전기계획

주방은 전기 사용량이 많은 공간이므로 가전제품 계획과 전기공사를 함께 검토해야 합니다.

냉장고, 식기세척기, 전기오븐, 인덕션, 전자레인지, 정수기 등 여러 전기기기가 설치될 수 있습니다.

각 제품의 소비전력과 설치조건을 확인하고 필요한 경우 적절한 전용회로를 검토해야 합니다.

주방가구 제작 전에 콘센트 위치를 확정해야 가구 타공과 전선 노출을 줄일 수 있습니다.





8. 전용회로

 전력소비가 큰 특정 전기기기에 별도의 회로를 구성하는 것을 일반적으로 전용회로라고 합니다.

인덕션이나 전기오븐, 냉난방기 등은 제품의 전기조건에 따라 전용회로가 필요한 경우가 있습니다.

전용회로가 필요한지는 제품의 정격전력과 제조사 설치조건, 기존 전기설비의 용량 등을 확인하여 결정합니다.

따라서 가전제품의 모델이 정해지면 전기공사업체에 관련 사양을 전달하는 것이 좋습니다.





9. 스위치 위치

 조명 스위치는 출입 동선과 문이 열리는 방향을 고려하여 배치합니다.

문을 열었을 때 스위치가 문짝 뒤에 가려지면 사용하기 불편합니다.

여러 개의 조명을 하나의 공간에서 사용하는 경우에는 조명 그룹을 나누어 필요한 부분만 켤 수 있도록 계획할 수 있습니다.

스위치의 배열순서도 실제 조명 위치와 사용빈도를 고려하면 사용성이 좋아집니다.





10. 3로 스위치

 하나의 조명을 서로 다른 두 위치에서 켜고 끌 수 있도록 구성하는 방식이 3로 스위치입니다.

긴 복도나 계단, 침실 출입구와 침대 주변 등에서 활용할 수 있습니다.

일반 스위치와 배선방식이 다르기 때문에 벽체와 천장이 마감되기 전에 계획해야 합니다.

완공 후 추가하려면 배선공사가 커질 수 있으므로 설계 단계에서 사용동선을 확인하는 것이 좋습니다.





11. 콘센트와 스위치 박스

 콘센트와 스위치는 벽체 내부에 설치되는 전기박스에 고정합니다.

박스의 위치와 깊이가 맞지 않으면 최종 마감 후 콘센트나 스위치가 벽보다 튀어나오거나 안쪽으로 들어갈 수 있습니다.

특히 타일과 목재, 필름 등 두꺼운 마감재가 추가되는 벽은 최종 마감두께를 고려하여 박스 위치를 결정해야 합니다.

이는 전기공사와 인테리어 마감공사가 연결되는 중요한 부분입니다.





12. 가구와 전기공사

 붙박이 가구와 전기공사는 반드시 함께 검토해야 합니다.

TV장 내부의 콘센트와 인터넷 단자, 화장대의 드라이어 콘센트, 주방가구 내부의 가전 콘센트 등은 가구의 칸막이와 서랍 위치까지 확인해야 합니다.

콘센트가 서랍 뒤에 위치하면 사용할 수 없거나 플러그와 서랍이 간섭할 수 있습니다.

따라서 가구 제작 전에 전기 위치를 최종 확인하는 것이 중요합니다.





13. 천장 전기배선

 천장 내부에는 조명 배선뿐 아니라 통신, 소방, 냉난방 관련 설비 등이 함께 설치될 수 있습니다.

따라서 천장공사 전에 각 설비의 위치를 조정하여 간섭을 줄여야 합니다.

다운라이트 위치에 천장 경량철골이나 목틀이 지나가면 타공이 어려워질 수 있으므로 천장틀 시공과 조명 위치를 함께 확인합니다.

대형 펜던트처럼 하중이 있는 조명은 전선만 준비하는 것이 아니라 별도의 구조적인 보강도 검토해야 합니다.





14. 전기공사의 선행·후행 관계

 전기공사는 한 번에 끝나는 공정이 아니라 인테리어 공사 전체에 걸쳐 여러 단계로 진행됩니다.

철거 단계에서는 기존 배선을 확인하고 벽체와 천장공사 중에는 배관과 박스를 설치합니다.

마감 전에는 필요한 배선을 준비하고 도장과 도배, 타일 등이 완료된 후에는 스위치와 콘센트 등의 기구를 설치합니다.

따라서 전기공사는 목공·경량벽체·천장·가구·도장·도배와 계속 연결되는 공정이라고 볼 수 있습니다.





15. 전기 물량 산출

 전기공사는 단순한 면적보다 설치되는 포인트와 회로를 기준으로 물량을 파악하는 것이 실무적으로 편리합니다.

예를 들어 한 공간에 콘센트 10개, 스위치 5개, 조명 전원 12개가 있다면 각 위치와 수량을 도면에서 확인합니다.

여기에 분전반 변경, 신규 회로, 배관·배선 길이 등이 추가됩니다.

견적을 작성할 때는 단순히 '전기공사 1식'으로만 정리하기보다 콘센트·스위치·조명·전용회로·분전반 등의 항목을 구분하면 변경사항을 관리하기 쉽습니다.





16. 전기공사에서 자주 사용하는 현장용어

전기공사에서 자주 사용하는 용어를 정리하면 다음과 같습니다.

분전반— 여러 전기회로와 차단기 등을 구성하는 설비

차단기— 이상전류 등의 조건에서 회로를 차단하는 보호장치

배관— 전선을 보호하고 이동경로를 만드는 전선관 설치작업

배선— 전기기기까지 전선을 연결하는 작업

입선— 전선관 내부에 전선을 넣는 작업

회로— 전원이 공급되고 전기기기를 거쳐 구성되는 전기 경로

전용회로— 특정 전기기기 등을 위해 별도로 구성한 회로

박스— 콘센트와 스위치 등을 설치하기 위해 벽체 내부에 설치하는 부재

3로 스위치— 하나의 조명을 두 위치에서 제어하는 스위치 방식

결선— 전선과 전기기기 등을 전기적으로 연결하는 작업





17. 현장 실무 체크사항

 인테리어 전기공사는 기존 전기설비 확인 → 전기·조명·가구도면 검토 → 콘센트·스위치 위치 먹매김 → 배관 및 박스 설치 → 배선·입선 → 벽체·천장 마감 → 기구 설치 → 결선 → 작동 확인 → 최종 점검의 흐름으로 이해하면 좋습니다.

현장에서는 특히 콘센트와 스위치의 위치 및 높이, 가구와의 간섭, 주방가전의 전원조건, 조명과 천장틀의 간섭을 확인하는 것이 중요합니다.

또한 전기공사는 감전과 화재 등 안전에 직접 관련되는 공정이므로 관련 법령과 기준을 따르고 필요한 자격을 갖춘 전문 시공자가 작업해야 합니다.





※ 전기공사는 완공 후 대부분 벽과 천장 내부에 가려지기 때문에 마감이 끝난 후 잘못된 위치를 발견하면 수정범위가 커질 수 있습니다.

특히 콘센트와 스위치는 전기도면만으로 결정하기보다 가구와 가전제품, 사용자의 동선을 함께 고려해야 합니다. 주방과 TV장, 붙박이장처럼 여러 공정이 집중되는 부분은 상세도와 입면도를 이용하여 위치를 확인하는 것이 효과적입니다.

또한 조명공사를 계획할 때는 천장 디자인만 보는 것이 아니라 천장틀과 설비배관, 점검구 등과의 간섭까지 확인해야 합니다.

결국 인테리어 전기공사의 핵심은 전선을 연결하는 작업 자체보다 공간에서 실제로 사용될 조명과 가구, 가전제품의 위치를 미리 파악하고 각 공정이 시작되기 전에 필요한 전기설비를 정확한 위치에 준비하는 것이라고 할 수 있습니다.
