급배수·위생설비공사란? 급수·배수배관과 위생기구 시공, 현장에서 사용하는 용어

 인테리어 현장에서 급배수·위생설비공사는 주방과 욕실, 세탁실 등 물을 사용하는 공간을 구성하는 핵심 공정입니다. 완공 후에는 수전과 세면대, 양변기, 싱크볼 정도만 보이지만 벽과 바닥 내부에는 급수·급탕·배수배관이 연결되어 있습니다.

특히 설비공사는 마감 후 배관을 수정하기 어렵다는 특징이 있습니다. 세면대 배수 위치가 가구와 맞지 않거나 양변기 배관 위치가 잘못되면 타일과 바닥을 다시 철거해야 하는 상황이 발생할 수 있습니다.

따라서 급배수공사는 단순히 배관을 연결하는 작업이 아니라 건축 바탕부터 방수, 타일, 가구, 위생기구까지 연결하여 계획해야 하는 공정입니다.

이번 편에서는 급수와 급탕, 배수배관의 기본 개념부터 배수구와 트랩, 수전, 세면대와 양변기 설치, 현장에서 자주 사용하는 설비용어를 알아보겠습니다.

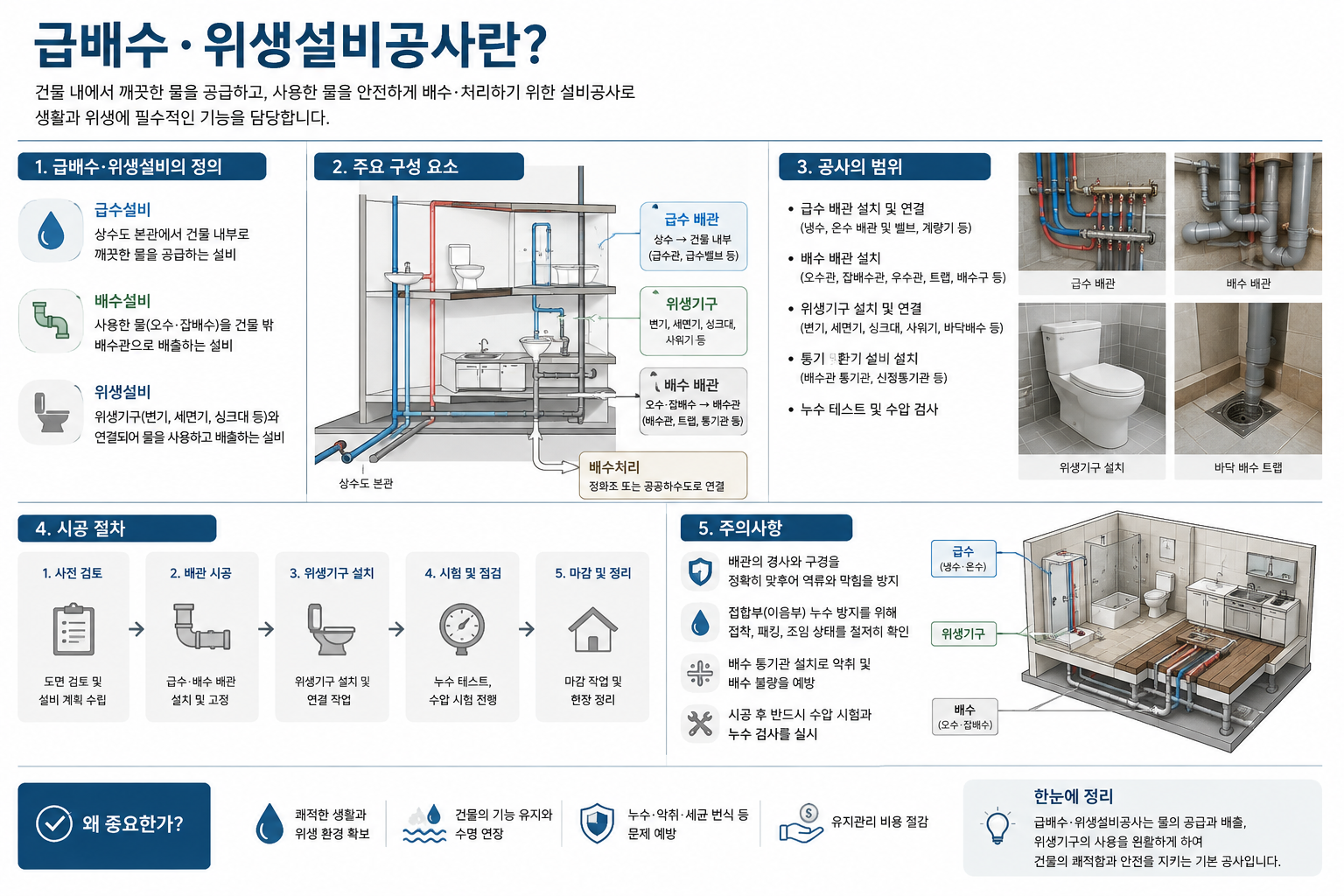

1. 급배수·위생설비공사란?

 급배수설비는 필요한 위치에 물을 공급하고 사용한 물을 배출할 수 있도록 배관을 설치하는 공정입니다.

급수배관은 세면대와 싱크대, 샤워기, 양변기 등에 물을 공급하며 필요한 경우 급탕배관을 통해 온수를 공급합니다.

배수배관은 사용한 물을 건물의 배수계통으로 보내는 역할을 합니다.

위생설비공사는 이러한 배관에 세면대, 양변기, 수전 등의 위생기구를 연결하여 실제로 사용할 수 있도록 완성하는 과정이라고 이해하면 좋습니다.

급배수·위생설비공사란



2. 기존 설비 위치 확인

 리모델링에서는 철거공사 후 기존 급수와 배수배관의 위치를 먼저 확인해야 합니다.

도면에 표시된 위치와 실제 배관 위치가 다를 수 있고 오래된 건물은 기존 설비도면을 확보하기 어려운 경우도 있습니다.

특히 배수관은 급수관처럼 자유롭게 이동시키기 어려운 경우가 많으므로 욕실과 주방의 새로운 배치를 결정할 때 기존 배수 위치를 우선적으로 확인하는 것이 좋습니다.





3. 급수배관

 급수배관은 세면대와 수전, 양변기 등으로 사용할 물을 공급하는 배관입니다.

리모델링으로 위생기구의 위치가 변경되면 기존 급수배관에서 필요한 위치까지 배관을 연장하거나 변경할 수 있습니다.

배관은 벽이나 바닥 내부에 매립되는 경우가 많으므로 마감 전에 연결상태를 충분히 확인해야 합니다.

특히 접합부에서 누수가 발생하면 마감 후 큰 보수공사로 이어질 수 있으므로 적절한 시험과 확인이 중요합니다.





4. 급탕배관

 온수를 사용하는 세면대와 샤워기, 싱크대 등에는 급탕배관이 필요합니다.

수전의 냉수와 온수 위치가 설계와 맞는지 확인하고 보일러나 온수기 등 온수 공급설비와의 연결관계도 검토합니다.

벽체가 마감된 후에는 배관 위치를 수정하기 어렵기 때문에 수전 종류가 정해졌다면 제조사의 설치도면을 기준으로 배관 위치를 확인하는 것이 좋습니다.





5. 배수배관

 배수배관은 세면대와 샤워실, 싱크대 등에서 발생한 물을 건물의 배수계통으로 보내는 배관입니다.

배수는 펌프 등을 사용하는 특수한 경우를 제외하면 일반적으로 자연스럽게 물이 흐를 수 있도록 배관의 경사를 확보하는 것이 중요합니다.

따라서 배수 위치를 멀리 이동할수록 필요한 배관 공간과 높이가 증가할 수 있습니다.

인테리어 설계 단계에서 배수구를 자유롭게 이동하기 전에 기존 배관과 바닥 높이를 확인해야 하는 이유입니다.





6. 배수 구배

 배수배관은 물이 흐르는 방향으로 적절한 구배를 확보해야 합니다.

구배가 부족하거나 반대로 형성되면 물의 흐름이 원활하지 않을 수 있습니다.

반대로 무조건 경사를 크게 만드는 것이 좋은 것도 아니므로 배관 규격과 설비기준에 맞게 시공해야 합니다.

욕실 바닥의 타일 구배와 배수배관 자체의 구배는 서로 다른 개념이므로 구분하여 이해하는 것이 좋습니다.





7. 바닥 배수구

 욕실과 샤워실, 세탁실 등의 바닥에는 물을 배출하기 위한 배수구를 설치합니다.

배수구의 위치는 바닥 타일 나누기와 구배에 직접적인 영향을 줍니다.

따라서 설비공사에서 배수구 위치만 정하는 것이 아니라 타일공사와 함께 검토하면 보다 깔끔한 마감을 만들 수 있습니다.

배수구의 최종 높이도 타일 마감면과 맞는지 확인해야 합니다.





8. 트랩

 **트랩(Trap)**은 배수계통의 냄새나 가스 등이 실내로 올라오는 것을 줄이기 위해 배수기구 등에 사용하는 장치 또는 배관구조입니다.

세면대 하부에서 볼 수 있는 굽어진 형태의 배수관도 대표적인 트랩 구조입니다.

트랩 내부에 일정한 물이 유지되어 배수관과 실내 사이를 차단하는 원리를 이용합니다.

악취 문제가 발생하면 배수구만 청소하기보다 트랩의 상태와 배관구조도 함께 확인할 필요가 있습니다.





9. 세면대 설치

 세면대는 형태에 따라 벽걸이형, 탑볼형, 언더카운터형 등 다양한 방식으로 설치됩니다.

세면대 종류가 달라지면 급수와 배수 위치, 가구 상판의 타공방법도 달라질 수 있습니다.

특히 세면대 하부장을 설치한다면 배수배관이 서랍이나 가구 내부 구조와 간섭하지 않는지 확인해야 합니다.

따라서 세면대·수전·가구·배관 위치를 하나의 상세도로 검토하는 것이 좋습니다.





10. 양변기 설치

 양변기는 기존 오수배관의 위치와 제품의 설치조건을 정확하게 확인해야 합니다.

제품마다 필요한 배관 중심과 벽에서의 거리 등이 다를 수 있기 때문에 제품을 선정한 후 설치도면을 확인하는 것이 중요합니다.

배관 위치가 제품과 맞지 않으면 별도의 부속이나 배관 조정이 필요하거나 제품 설치가 어려워질 수 있습니다.

특히 벽걸이형 양변기는 벽체 내부 구조와 매립형 설비를 사전에 계획해야 합니다.





11. 수전 설치

 수전은 세면대와 싱크대, 욕조, 샤워공간 등에 설치됩니다.

상판에 설치하는 수전과 벽에서 나오는 벽매립형 수전은 설비 준비과정이 크게 다릅니다.

벽매립형 수전은 타일을 시공한 후 위치를 수정하기 매우 어렵기 때문에 제품을 먼저 선정하고 제조사의 설치도면에 따라 배관 깊이와 중심 위치를 맞추는 것이 중요합니다.

최종 타일 마감두께도 함께 계산해야 합니다.





12. 젠다이와 설비배관

 욕실에서는 배관을 가리거나 세면대 주변에 선반 기능을 만들기 위해 젠다이라고 부르는 돌출 구조물을 만드는 경우가 있습니다.

젠다이 내부에 급수와 배수배관을 설치할 수 있지만 구조물의 폭과 높이를 결정할 때 배관 공간을 먼저 확인해야 합니다.

상부에 타일이나 석재를 마감한다면 최종 마감두께까지 고려하여 수전과 세면대의 위치를 결정합니다.

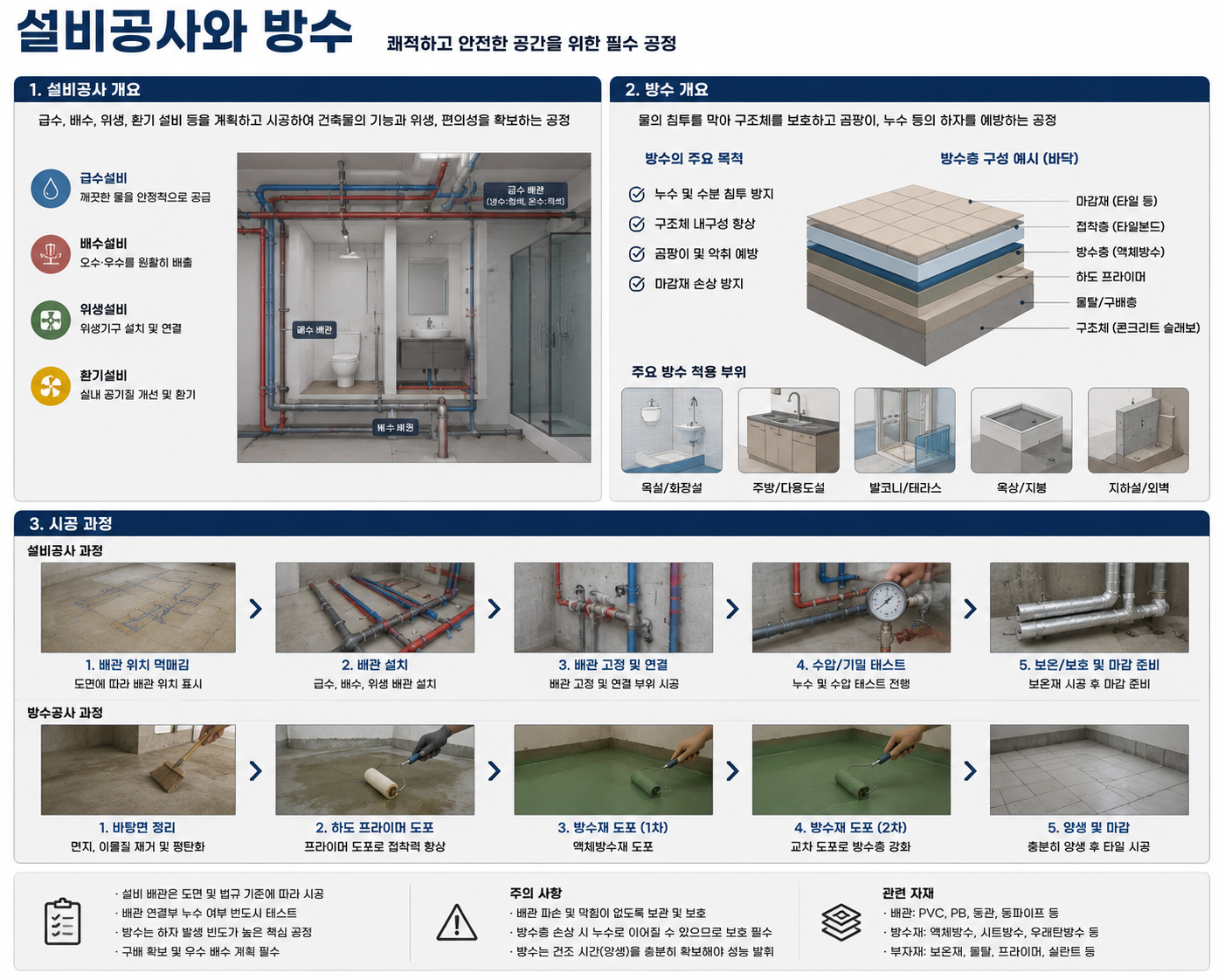

13. 설비공사와 방수

 욕실 설비공사와 방수공사는 매우 밀접하게 연결됩니다.

바닥과 벽을 관통하는 배관 주변은 방수층이 끊기거나 취약해질 가능성이 있으므로 세밀한 처리가 필요합니다.

방수공사가 끝난 후 불필요하게 바닥을 다시 타공하면 기존 방수층을 손상시킬 수 있습니다.

따라서 주요 배관 위치는 가능하면 방수공사 전에 확정하고 관통부의 방수처리를 함께 확인하는 것이 좋습니다.

설비공사와 방수

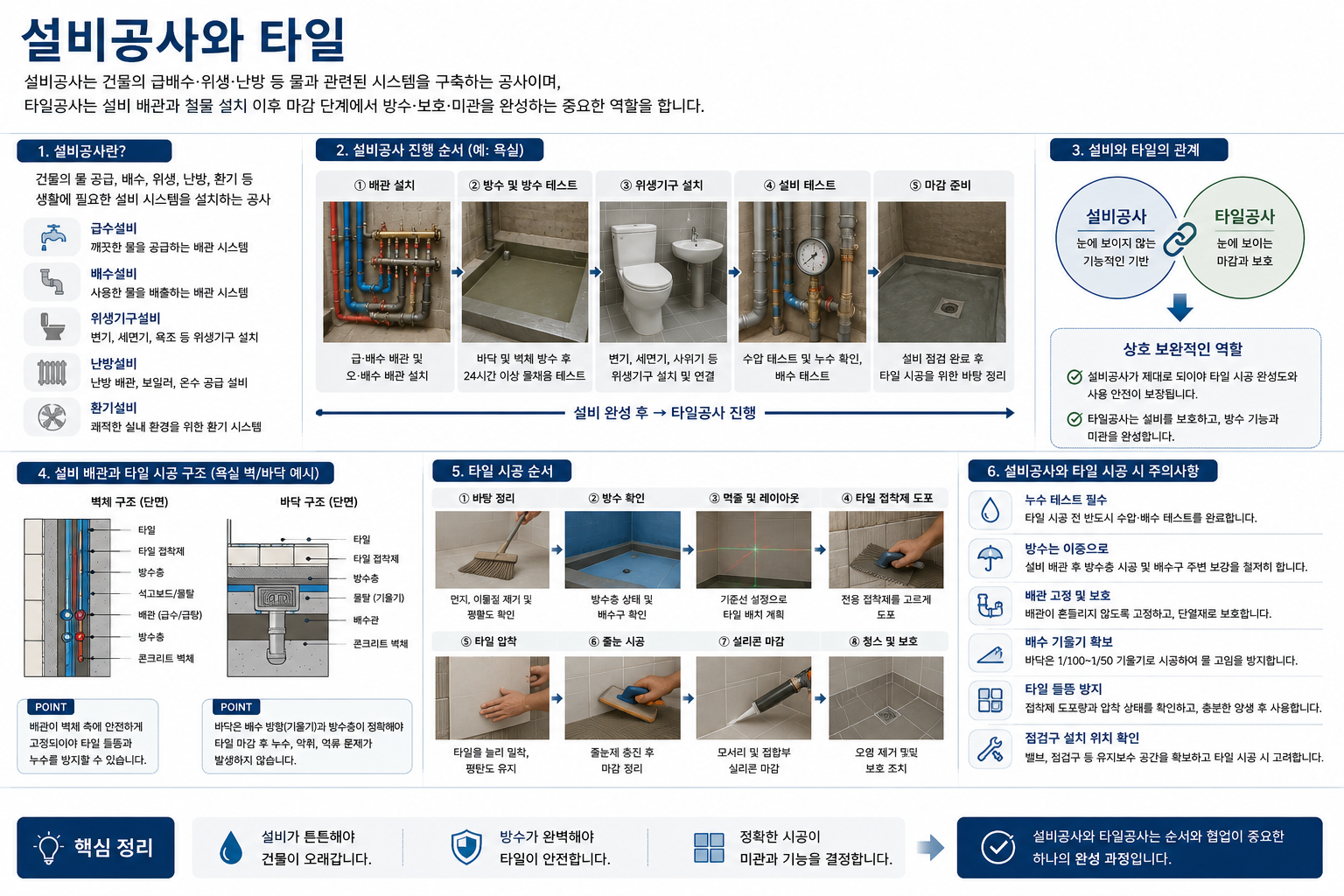

14. 설비공사와 타일

 설비배관의 최종 위치는 타일 마감면을 기준으로 확인해야 합니다.

벽매립 수전이나 샤워기 배관이 골조면만 기준으로 설치되면 타일과 접착층 등의 마감두께가 추가된 후 제품 설치 깊이가 맞지 않을 수 있습니다.

배수구 역시 타일의 크기와 줄눈 위치를 고려하면 마감 품질을 높일 수 있습니다.

따라서 욕실에서는 설비도면과 타일 나누기를 별도로 보지 않는 것이 좋습니다.

설비공사와 타일

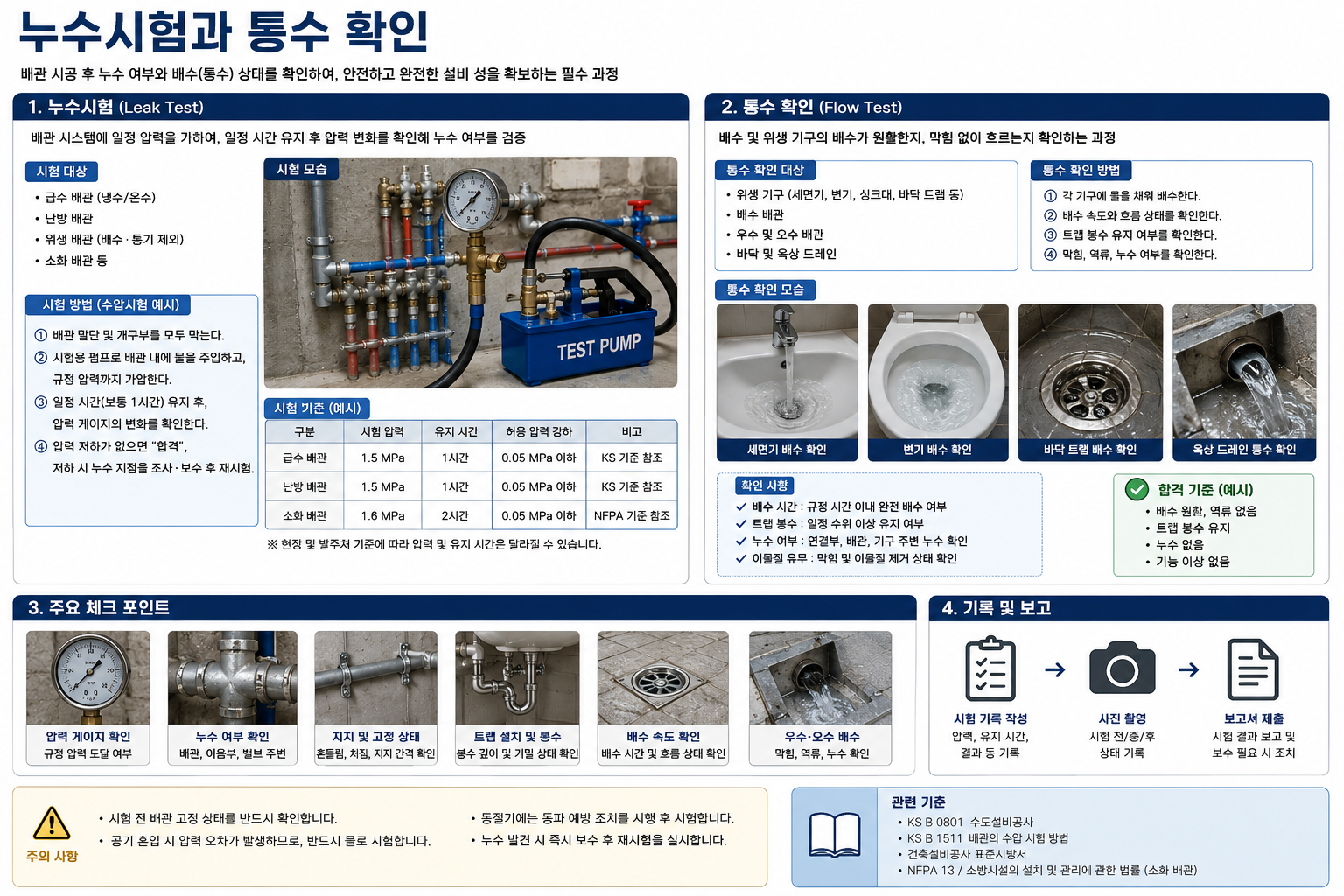

15. 누수시험과 통수 확인

  배관이 벽과 바닥 속으로 완전히 가려지기 전에 연결부와 배관상태를 확인하는 과정이 중요합니다.

급수배관은 사용하는 배관 시스템과 현장조건에 맞는 시험방법으로 누수 여부를 확인하고 배수배관은 실제 물을 흘려 배수상태를 확인할 수 있습니다.

위생기구 설치 후에도 수전과 연결호스, 트랩, 배수부 주변에 누수가 없는지 확인합니다.

완공 직전에 한 번만 확인하기보다 배관 매립 전과 위생기구 설치 후 단계별로 확인하는 것이 좋습니다.

누수시험과 통수 확인



16. 설비 물량 산출

 급배수설비는 단순 면적보다는 배관 길이와 위생기구 수량을 중심으로 물량을 파악합니다.

예를 들어 욕실 한 곳에 양변기 1개, 세면대 1개, 샤워수전 1세트, 바닥배수구 2개가 있다면 각각 EA 또는 SET 단위로 정리할 수 있습니다.

배관은 급수·급탕·배수 등 종류와 규격을 구분하여 길이를 산출합니다.

실무 견적에서는 급수배관, 급탕배관, 배수배관, 수전, 위생기구, 배수구, 철거 및 기존 배관 연결등을 구분하면 변경공사를 관리하기 편리합니다.





17. 급배수공사에서 자주 사용하는 현장용어

 급배수·위생설비공사에서 자주 사용하는 용어를 정리하면 다음과 같습니다.

급수— 위생기구 등에 사용할 물을 공급하는 것

급탕— 온수를 공급하는 것

배수— 사용한 물을 배수계통으로 보내는 것

오수— 양변기 등에서 발생하는 오염된 배수

구배— 물이 흐르도록 만든 배관이나 바닥의 경사

트랩— 배수계통의 냄새 등이 실내로 올라오는 것을 줄이는 장치 또는 배관구조

육가— 현장에서 바닥 배수구를 지칭할 때 사용하는 표현

젠다이— 욕실에서 배관을 가리거나 선반 기능 등을 위해 만드는 돌출 구조물

통수— 배관에 실제로 물을 흘려 상태를 확인하는 작업

관통부— 배관이 벽이나 바닥 등의 구조를 통과하는 부분





18. 현장 실무 체크사항

 급배수·위생설비공사는 기존 배관 확인 → 위생기구 선정 → 배관 위치 먹매김 → 급수·급탕·배수배관 시공 → 배관 시험 및 통수 → 방수 → 미장 및 타일 → 위생기구 설치 → 수전 및 트랩 연결 → 누수·배수 확인 → 실리콘 등 최종 마감의 흐름으로 이해하면 좋습니다.

현장에서는 특히 배수 위치와 구배, 수전의 높이와 중심, 타일 최종 마감두께, 세면대 하부장과 배수관의 간섭을 확인하는 것이 중요합니다.

벽매립형 수전과 벽걸이형 양변기처럼 벽 내부에 설비가 들어가는 제품은 제품 선정이 늦어지면 벽체와 타일공사를 다시 수정해야 할 수 있으므로 가능한 한 조기에 제품 사양을 확정하는 것이 좋습니다.





※ 급배수·위생설비공사는 완공 후 대부분 벽과 바닥 내부에 가려지지만 욕실과 주방의 사용성을 결정하는 중요한 공정입니다.

특히 배수배관은 위치를 변경할 때 구배와 바닥높이라는 제약이 있기 때문에 디자인만으로 자유롭게 이동시키기 어렵습니다. 따라서 평면계획 초기부터 기존 배수 위치를 확인하는 것이 좋습니다.

또한 욕실에서는 설비와 방수, 타일이 순차적으로 연결됩니다. 배관 위치가 잘못되면 방수층을 다시 손상시키거나 완성된 타일을 철거해야 할 수도 있으므로 각 공정 사이의 사전 확인이 중요합니다.

결국 급배수·위생설비공사의 핵심은 배관만 연결하는 것이 아니라 위생기구의 실제 제품 사양을 기준으로 급수와 배수, 방수, 타일, 가구의 위치와 높이를 하나의 시스템으로 계획하는 것이라고 할 수 있습니다.
