인테리어 현장 도면관리란? 시공도·상세도·SHOP DRAWING과 현장에서 사용하는 용어

 인테리어 현장에서 도면은 디자인을 보여주는 자료이면서 동시에 작업자에게 무엇을 어디에 어떻게 만들어야 하는지를 전달하는 시공 기준입니다.

평면도만 정확하다고 해서 현장이 제대로 시공되는 것은 아닙니다. 천장 높이와 벽체 두께, 문틀과 걸레받이의 접합, 가구 내부 콘센트 위치, 조명과 스프링클러의 관계처럼 실제 시공단계에서는 훨씬 세부적인 정보가 필요합니다.

또한 공사가 진행되면서 현장조건이나 발주자의 요구로 설계가 변경되기도 합니다. 이때 변경된 도면을 제대로 관리하지 않으면 설계자는 최신 도면을 보고 있지만 현장 작업자는 이전 도면을 기준으로 시공하는 문제가 발생할 수 있습니다.

이번 편에서는 인테리어 현장에서 사용하는 기본도면부터 시공도, 상세도, SHOP DRAWING, Revision과 As-Built까지 도면을 어떻게 관리해야 하는지 알아보겠습니다.





1. 현장에서 도면이 중요한 이유

 도면은 설계자의 디자인 의도를 실제 시공물로 전달하는 기준자료입니다.

현장에서 말로만 치수와 위치를 전달하면 작업자마다 다르게 이해할 수 있습니다.

특히 여러 공종이 만나는 부분은 목공팀과 전기업체, 설비업체, 가구업체가 동일한 기준을 가지고 작업해야 합니다.

따라서 주요 치수와 기준은 가능한 한 도면으로 명확하게 전달하는 것이 좋습니다.

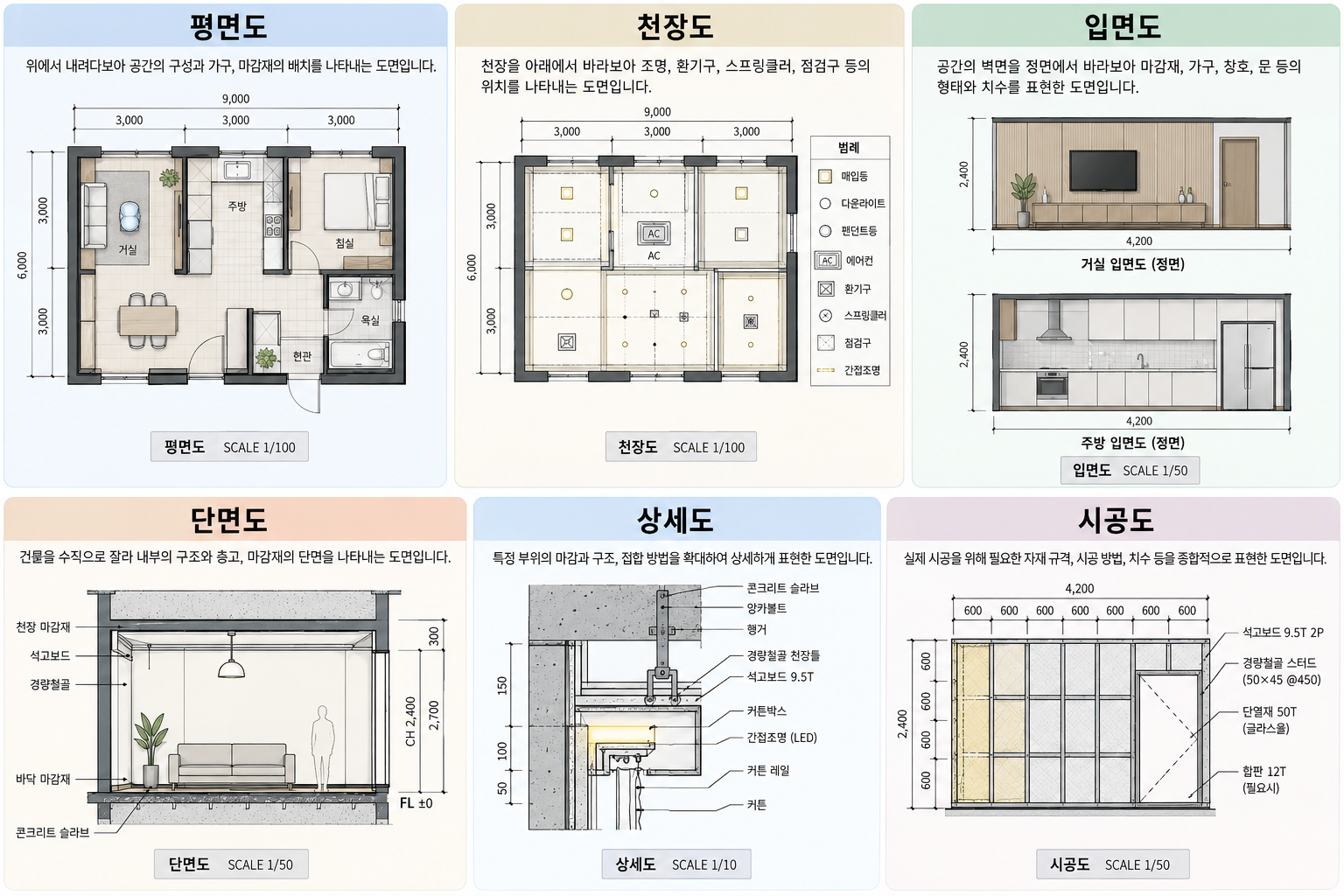

현장 도면



2. 평면도

 평면도는 공간을 위에서 내려다본 형태로 표현한 기본적인 도면입니다.

벽체와 출입문, 가구, 주요 설비 등의 위치를 확인할 수 있습니다.

현장에서는 먹매김과 벽체 위치 결정, 가구 배치 등의 기본자료로 활용됩니다.

하지만 높이나 수직방향의 상세한 마감관계까지 평면도 하나로 표현하기는 어렵기 때문에 다른 도면과 함께 확인해야 합니다.





3. 천장평면도

 천장평면도는 천장의 형태와 조명, 각종 설비의 배치를 확인하는 도면입니다.

다운라이트와 펜던트뿐 아니라 감지기, 스프링클러, 디퓨저, 스피커, 점검구 등의 위치가 서로 간섭하지 않는지 확인하는 데 중요합니다.

천장 디자인이 복잡한 경우 단차와 간접조명, 커튼박스의 위치와 치수도 표시합니다.

현장에서는 천장공사를 시작하기 전에 다른 설비도면과 함께 검토하는 것이 좋습니다.





4. 입면도

 입면도는 벽면을 정면에서 바라본 형태로 표현한 도면입니다.

벽체 마감의 분할과 가구 높이, 선반, 거울, 콘센트와 스위치 등의 위치를 확인하는 데 사용합니다.

예를 들어 TV 벽면은 평면도만으로는 TV와 콘센트, 가구의 높이 관계를 정확하게 파악하기 어렵습니다.

이러한 부분은 입면도를 통해 수직방향의 치수를 확인하는 것이 효과적입니다.





5. 단면도

 단면도는 공간이나 구조물을 잘라 내부의 높이와 구성관계를 표현하는 도면입니다.

천장 높이와 바닥마감 두께, 벽체 구조, 간접조명 박스 등의 관계를 확인할 수 있습니다.

특히 서로 다른 높이와 구조가 만나는 부분은 단면도를 작성하면 작업자가 훨씬 쉽게 이해할 수 있습니다.

현장에서 높이와 깊이에 관한 문제가 발생하면 평면도보다 단면도가 중요한 경우가 많습니다.





6. 상세도

 **상세도(Detail Drawing)**는 일반적인 평면도나 입면도로 설명하기 어려운 접합부를 확대하여 표현한 도면입니다.

예를 들어,

천장 간접조명 단면

벽체와 문틀 접합부

금속과 유리 접합부

걸레받이 상세

가구와 벽체 접합부

등을 상세도로 작성할 수 있습니다.

상세도가 필요한 부분을 현장에서 임의로 결정하면 공종별 마감방법이 달라질 수 있으므로 주요 디테일은 시공 전에 정리하는 것이 좋습니다.





7. 시공도

 설계도면을 실제 현장조건에 맞게 구체화하여 작성한 도면을 일반적으로 시공도라고 합니다.

설계도면에서 표현하지 못했던 실제 제작치수와 설치방법 등을 보완할 수 있습니다.

특히 금속과 유리, 가구처럼 공장에서 제작한 뒤 현장에서 설치하는 공정은 제작 전에 정확한 치수와 접합방법을 검토해야 합니다.

시공도는 단순히 도면을 다시 그리는 것이 아니라 설계의도를 실제 제작과 설치가 가능한 정보로 변환하는 과정이라고 볼 수 있습니다.





8. SHOP DRAWING

 현장에서는 제작·설치에 필요한 세부도면을 SHOP DRAWING이라고 표현하는 경우가 많습니다.

가구업체가 작성하는 제작도와 금속·유리업체의 제작도 등이 대표적입니다.

SHOP DRAWING에는 실제 제작치수와 재료, 부속품, 접합방법 등이 표시될 수 있습니다.

중요한 제작물은 제작에 들어가기 전에 설계도와 현장조건에 맞는지 검토해야 합니다.





9. 현장 실측과 도면

 설계도면의 치수가 항상 실제 현장치수와 완전히 일치하는 것은 아닙니다.

기존 건물은 벽체가 직각이 아니거나 구조체 치수가 도면과 다른 경우도 있습니다.

따라서 가구와 유리, 상판, 금속 등 현장치수의 영향을 크게 받는 제품은 제작 전에 실측하는 것이 중요합니다.

특히 마감이 완료된 후의 치수가 필요한 제품은 어느 공정까지 완료된 상태에서 실측해야 하는지도 함께 계획해야 합니다.





10. 마감치수와 구조체치수

 현장에서 도면을 볼 때는 표시된 치수가 구조체 기준인지 최종 마감면 기준인지 확인해야 합니다.

예를 들어 벽체에 석고보드와 타일이 추가되면 구조체에서 측정한 치수와 완성된 공간의 실제 치수가 달라집니다.

가구나 유리를 제작할 때 이 차이를 고려하지 않으면 설치가 어려울 수 있습니다.

따라서 중요한 제작치수는 최종 마감두께까지 반영하여 확인하는 것이 좋습니다.





11. 기준선과 도면

 도면의 치수를 실제 현장으로 옮길 때는 기준이 필요합니다.

앞서 3편에서 다룬 먹매김과 기준선이 이 과정에서 사용됩니다.

모든 치수를 서로 다른 벽에서 각각 측정하면 현장 오차가 누적될 수 있습니다.

가능하면 주요 기준선을 설정하고 그 기준으로 벽체와 가구, 설비 위치를 확인하는 것이 좋습니다.





12. 도면 간 불일치

 평면도와 천장도, 입면도 사이의 정보가 서로 다른 경우가 발생할 수 있습니다.

예를 들어 평면도에는 벽체가 있는데 입면도에는 없거나 천장도의 조명위치와 가구도면의 위치가 충돌할 수 있습니다.

이러한 경우 작업자가 임의로 한 도면을 선택하여 시공하기보다 설계자 또는 관련 담당자에게 확인해야 합니다.

도면 간 불일치는 착공 전 도면검토 과정에서 최대한 발견하는 것이 좋습니다.





13. 공종 간 도면 간섭

 하나의 공간에는 건축과 인테리어뿐 아니라 전기, 설비, 소방, 냉난방 등 여러 공종의 도면이 존재할 수 있습니다.

천장을 예로 들면 조명과 감지기, 스프링클러, 디퓨저, 스피커 등이 동시에 설치됩니다.

각 업체가 자기 도면만 보고 시공하면 장비가 서로 너무 가까워지거나 동일한 위치를 사용하는 문제가 생길 수 있습니다.

따라서 주요 공간은 여러 공종의 도면을 겹쳐 보면서 간섭 여부를 확인하는 과정이 필요합니다.





14. 도면 Revision

 공사 중 설계가 변경되면 도면도 수정됩니다.

이때 변경된 도면을 구분하기 위해 Revision을 표시할 수 있습니다.

예를 들어 Rev.0, Rev.1, Rev.2와 같이 개정번호를 부여하거나 변경일자를 함께 기록할 수 있습니다.

중요한 것은 번호방식 자체보다 현장에서 어떤 도면이 현재 유효한 최신 도면인지 명확하게 구분하는 것입니다.





15. 구도면 회수

 최신 도면을 배포했더라도 작업자가 이전 도면을 가지고 있다면 잘못된 시공이 발생할 수 있습니다.

따라서 변경도면을 전달할 때는 기존 도면을 회수하거나 '폐기', '구도면' 등으로 명확하게 표시하여 혼동을 줄이는 것이 좋습니다.

현장에 출력도면을 비치하는 경우에도 최신본인지 주기적으로 확인합니다.

파일명만 변경하고 내용은 그대로인 경우도 있으므로 개정번호와 날짜를 함께 확인하는 습관이 중요합니다.





16. 도면 배포관리

 도면을 누구에게 언제 전달했는지도 관리하면 좋습니다.

예를 들어 변경된 가구도면이 현장관리자에게는 전달되었지만 제작업체에는 전달되지 않았다면 이전 도면으로 제작될 수 있습니다.

중요한 변경도면은 해당 공종의 담당자가 최신본을 받았는지 확인합니다.

규모가 큰 현장에서는 도면번호 / Revision / 배포일 / 수신업체 / 비고등을 정리한 관리표를 사용할 수 있습니다.





17. 현장 스케치

 모든 작은 내용을 정식 CAD 도면으로 작성하기 어려운 현장도 있습니다.

이때 간단한 상세나 치수를 손으로 그린 현장 스케치로 전달하는 경우가 있습니다.

현장 스케치라도 위치와 치수, 작성일자와 변경내용을 명확하게 표시하는 것이 좋습니다.

중요한 변경사항이라면 추후 정식 도면이나 준공자료에도 반영해야 합니다.





18. RFI

 도면의 내용이 불명확하거나 공종 간 충돌 등으로 설계자의 확인이 필요한 경우 **RFI(Request for Information)**라는 형태로 질의사항을 관리하기도 합니다.

예를 들어 천장도와 설비도에서 디퓨저 위치가 서로 충돌한다면 해당 위치와 문제를 표시하여 설계자에게 확인을 요청할 수 있습니다.

중요한 것은 질문만 하는 것이 아니라 위치와 도면번호, 문제내용을 명확하게 정리하는 것입니다.

이렇게 하면 답변을 받은 뒤 현장에 적용하기 쉽습니다.





19. As-Built 도면

 공사가 끝난 뒤 실제 시공된 상태를 반영하여 정리하는 도면을 일반적으로 As-Built 도면 또는 준공도면이라고 합니다.

공사 중 배관이나 벽체, 설비 위치가 변경되었다면 최초 설계도면과 실제 현장이 달라질 수 있습니다.

이러한 내용을 준공도면에 반영하면 추후 유지보수나 추가공사에서 중요한 자료가 됩니다.

특히 마감 후 보이지 않는 배관과 배선 등의 변경위치는 가능한 한 기록을 남겨두는 것이 좋습니다.





20. 도면관리표

 도면이 많아지면 별도의 관리표를 만드는 것이 효과적입니다.

예를 들어,

도면번호 / 도면명 / 최초작성일 / Revision / 최종수정일 / 승인상태 / 배포처 / 비고

등의 항목으로 정리할 수 있습니다.

SHOP DRAWING은 제출일과 승인일, 재제출 여부 등을 추가하여 관리할 수 있습니다.

도면관리표를 사용하면 제작에 들어가도 되는 도면과 아직 검토 중인 도면을 구분하기 편리합니다.





21. 도면관리에서 자주 사용하는 현장용어

 현장에서 자주 사용하는 용어를 정리하면 다음과 같습니다.

평면도— 공간을 위에서 내려다본 형태로 표현한 도면

입면도— 벽이나 공간을 정면에서 표현한 도면

단면도— 구조나 공간을 잘라 내부구성과 높이관계를 표현한 도면

상세도— 특정 접합부나 구조를 확대하여 표현한 도면

시공도— 실제 시공에 필요한 정보를 구체화한 도면

SHOP DRAWING— 제작과 설치를 위해 세부적으로 작성하는 제작·시공도

Revision— 도면이나 문서의 변경·개정 상태

RFI— 도면이나 시공조건 등에 대한 정보와 확인을 요청하는 질의

As-Built— 실제 시공된 상태를 반영한 준공자료 또는 도면

마감치수— 최종 마감재까지 시공된 상태를 기준으로 하는 치수





22. 현장 실무 체크사항

 현장 도면관리는 설계도면 검토 → 공종별 도면 분류 → 도면 간 불일치 확인 → 현장 실측 → 필요한 상세도·시공도 작성 → SHOP DRAWING 검토 → 최신 Revision 배포 → 구도면 관리 → 변경사항 현장반영 → 변경내용 기록 → 준공 시 As-Built 정리의 흐름으로 관리하면 좋습니다.

특히 가구·유리·금속·상판처럼 제작 후 수정이 어려운 공정은 제작 전에 최신 도면과 현장 실측치가 일치하는지 다시 확인하는 것이 중요합니다.

또한 전기와 설비, 소방, 조명이 집중되는 천장은 각 공종의 도면을 따로 확인하기보다 서로 겹쳐 간섭을 확인해야 합니다.

현장에서 변경사항이 발생했다면 작업자에게 말로 전달하는 것만으로 끝내지 않고 도면이나 스케치에 표시하여 기록으로 남기는 습관이 필요합니다.





※ 인테리어 현장에서 도면은 공사가 시작되기 전에 한 번 작성하고 끝나는 자료가 아닙니다. 현장조건과 디자인 변경, 제작업체의 검토가 반복되면서 계속 수정되고 구체화됩니다.

특히 작은 디테일 하나가 여러 공종과 연결되는 경우가 많습니다. 가구 위치가 변경되면 콘센트가 달라지고, 천장 높이가 변경되면 조명과 설비 위치에도 영향을 줄 수 있습니다.

따라서 현장관리자는 단순히 도면을 보관하는 사람이 아니라 현재 시공되는 내용이 어떤 도면을 기준으로 하고 있는지 지속적으로 확인하고, 변경된 정보를 모든 관련 공종이 동일하게 공유하도록 관리하는 역할을 해야 합니다.

결국 인테리어 현장 도면관리의 핵심은 도면의 개수가 많은 것이 아니라 최신 도면 하나를 모든 관련 작업자가 동일한 기준으로 사용하도록 만드는 것이라고 할 수 있습니다.
