실내조명은 등기구만 설치한다고 완성되는 것이 아닙니다. 분전반에서 공급되는 전기를 스위치와 조명기구까지 안전하게 전달하려면 전선과 배관, 접속자재 등 다양한 전기자재가 필요합니다.
특히 다운라이트, 간접조명, 펜던트조명, 센서조명처럼 여러 종류의 조명을 사용하는 공간에서는 회로 구성과 스위치 제어방식에 따라 배선도 달라집니다.
조명 디자인 단계에서 배선계획을 충분히 검토하지 않으면 천장과 벽체 마감 이후 추가 배선이 필요해지는 경우도 있습니다. 따라서 인테리어 설계에서도 기본적인 조명 배선자재와 배선계획을 이해할 필요가 있습니다.
1. 조명 배선의 역할
조명 배선은 분전반에서 조명기구까지 전력을 전달하고 스위치와 센서, 디머 등의 제어장치를 연결하는 역할을 합니다.
일반적인 ON/OFF 조명뿐 아니라 디밍이나 스마트 조명제어를 적용하면 전원선 외에 별도의 제어배선이 필요한 경우도 있습니다.
따라서 조명 평면도와 스위치 계획을 먼저 확정하고 이에 맞춰 전기배선을 계획하는 것이 기본입니다.

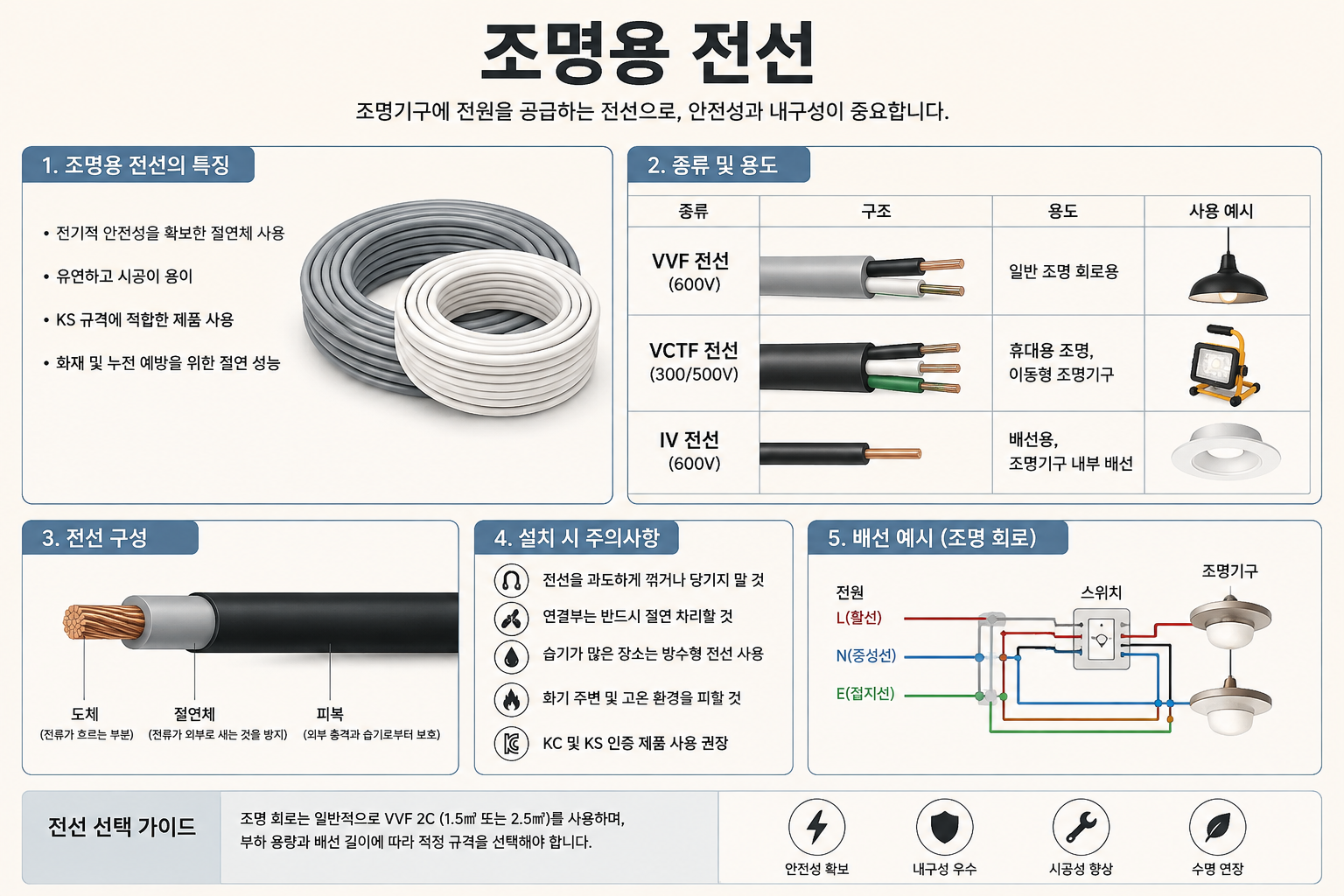

2. 조명용 전선
실내 전기공사에는 사용 장소와 배선방법, 관련 기준에 적합한 전선을 사용해야 합니다.
전선은 도체의 재질과 굵기, 절연재료, 허용전류 등의 특성에 따라 다양한 종류가 있습니다.
조명회로의 전선 굵기를 단순히 조명 소비전력만으로 결정해서는 안 되며 차단기 용량과 배선방법, 길이, 사용환경 등을 함께 검토해야 합니다.
실제 규격 선정과 시공은 관련 전기설비 기준에 따라 적절한 전기공사 작업자가 판단해야 합니다.

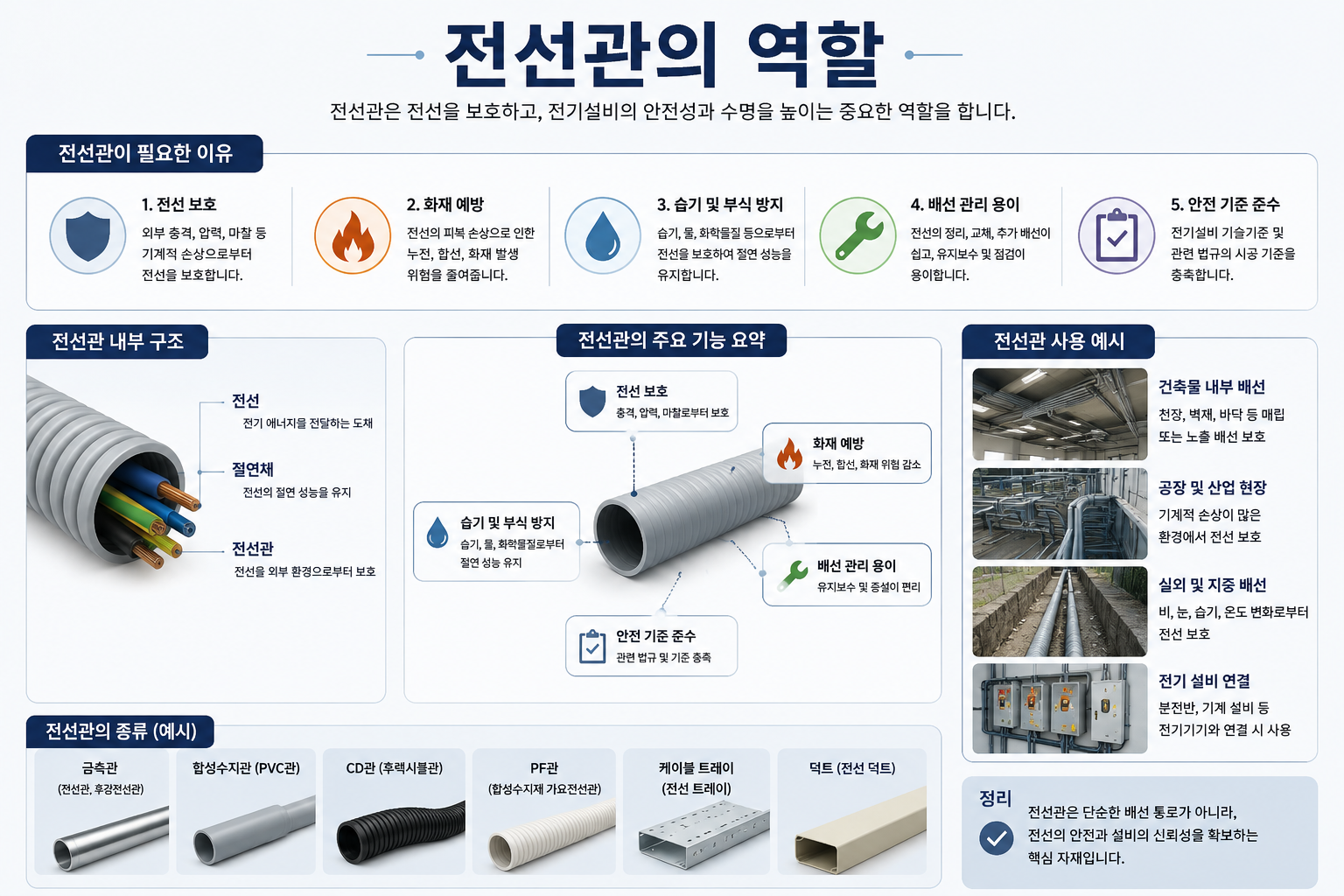

3. 전선관의 역할
전선관은 전선을 외부 충격 등으로부터 보호하고 일정한 경로로 배선할 수 있도록 사용하는 자재입니다.
천장이나 벽체 내부에는 여러 종류의 배관과 설비가 함께 설치되므로 전기배선의 경로를 정리하는 역할도 합니다.
현장 조건에 따라 다양한 종류의 전선관과 배선방법이 사용됩니다.
특히 노출천장에서는 전선관 자체가 보이기 때문에 기능뿐 아니라 배관의 직선과 간격 등 시각적인 정리도 중요합니다.

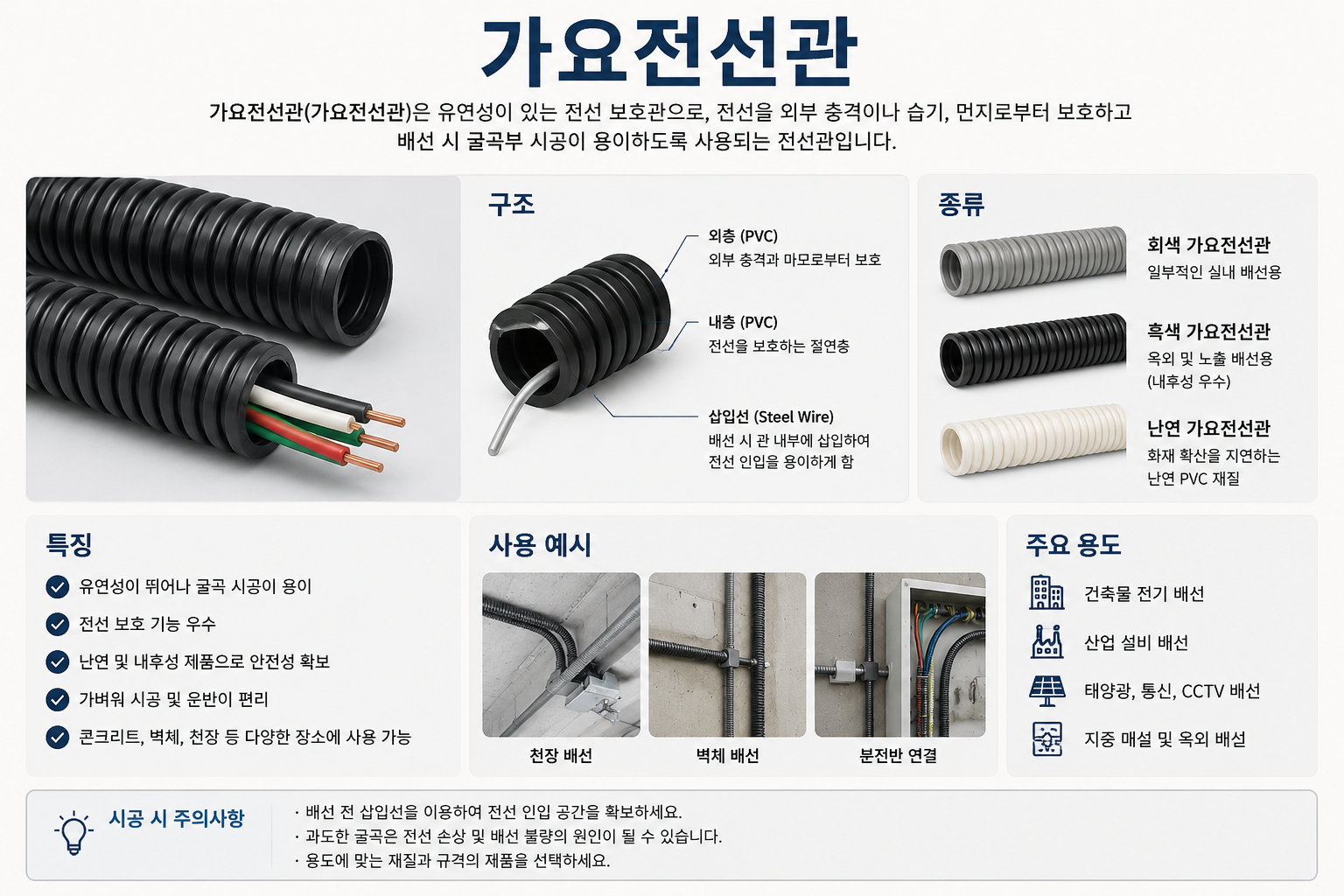

4. 가요전선관
가요전선관은 일정 범위에서 휘어지는 특성을 가진 전선 보호자재입니다.
다운라이트나 천장 내부의 조명 배선처럼 직선 배관만으로 연결하기 어려운 위치에서 활용할 수 있습니다.
다만 편리하다는 이유로 무분별하게 사용하기보다 현장의 배선방법과 설치조건에 적합한 제품을 사용해야 합니다.
천장 내부의 설비와 간섭하지 않도록 배선 경로도 함께 정리하는 것이 좋습니다.

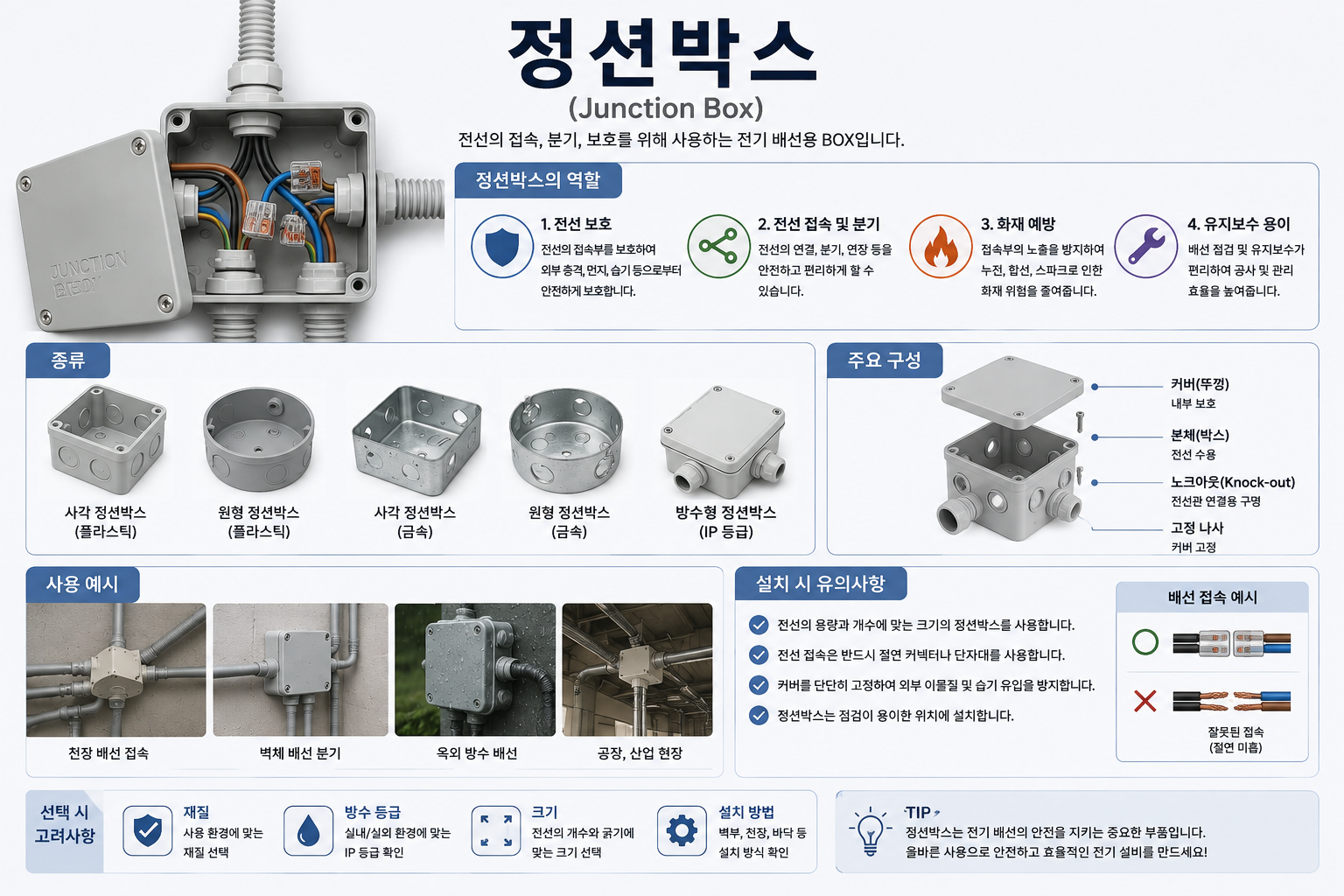

5. 정션박스
정션박스는 전선을 분기하거나 연결하는 접속부를 보호하기 위한 전기자재입니다.
여러 조명으로 전원을 나누거나 배선 방향이 변경되는 위치 등에 사용할 수 있습니다.
전선 접속부를 천장 내부에 무질서하게 방치하기보다 적절한 접속함과 자재를 사용하여 정리하면 안전성과 유지관리 측면에서도 유리합니다.
점검이 필요한 접속부는 향후 접근 가능성도 고려해야 합니다.
6. 전선 커넥터
조명기구와 배선을 연결하거나 여러 전선을 접속할 때는 용도와 전선 규격에 맞는 접속자재를 사용해야 합니다.
현장에서는 다양한 형태의 단자대와 전선 커넥터가 사용됩니다.
연결부가 불완전하면 접촉불량이나 발열 등의 문제가 발생할 수 있으므로 제품이 요구하는 전선 규격과 접속방법을 따라야 합니다.
특히 LED 조명은 컨버터의 입력과 출력측을 구분하여 정확하게 연결해야 합니다.
7. 조명 회로 분리
하나의 공간에 여러 종류의 조명이 설치된다면 용도에 따라 회로를 분리하는 것이 좋습니다.
예를 들어 거실에서는 다음과 같이 구성할 수 있습니다.
① 기본 다운라이트
② 천장 간접조명
③ 벽면 강조조명
④ 펜던트조명
이처럼 회로를 나누면 필요한 조명만 선택적으로 사용할 수 있으며 공간의 분위기도 다양하게 조절할 수 있습니다.
8. 스위치 배선
조명 스위치는 조명회로를 사용자가 편리하게 제어할 수 있도록 배선을 구성해야 합니다.
출입구에서 제어하는 일반 스위치뿐 아니라 긴 복도나 계단처럼 두 곳 이상에서 하나의 조명을 제어해야 하는 공간도 있습니다.
또한 디머나 스마트 스위치를 적용할 경우 일반 스위치와 필요한 배선조건이 다를 수 있습니다.
따라서 스위치 제품을 마감공사 직전에 선정하기보다 전기배선 전에 제어방식을 결정하는 것이 좋습니다.
9. LED 저전압 배선
LED 스트립과 일부 라인조명은 컨버터에서 변환된 DC 12V 또는 24V 등의 저전압 전원을 사용합니다.
이때 컨버터와 LED 사이의 거리가 길어지면 배선에서 발생하는 전압강하를 고려해야 합니다.
긴 LED 라인을 설치한다면 단순히 컨버터 용량만 키우기보다 배선 길이와 굵기, 전원 공급 위치 등을 함께 검토해야 합니다.
필요하면 여러 구간으로 나누어 전원을 공급하는 방식도 사용할 수 있습니다.
10. 디밍과 제어배선
조명의 밝기를 조절하거나 중앙제어 시스템을 적용하면 별도의 제어배선이 필요한 경우가 있습니다.
0-10V나 DALI 등의 시스템은 사용하는 드라이버와 제어방식에 맞춰 배선을 계획해야 합니다.
마감공사가 완료된 이후 새로운 제어선을 추가하는 것은 어려울 수 있으므로 스마트 조명이나 디밍을 계획한다면 설계 초기부터 전기공사와 협의하는 것이 중요합니다.
11. 천장 속 배선 정리
천장 내부에는 조명배선뿐 아니라 소방, 통신, 냉난방, 환기 등 여러 설비가 함께 지나갑니다.
배선이 무질서하게 설치되면 다운라이트나 라인조명, 컨버터 등의 설치공간과 간섭할 수 있습니다.
특히 매입등이 많은 공간에서는 조명기구 위치를 기준으로 천장틀과 배선, 덕트 등의 간섭을 사전에 확인하는 것이 좋습니다.
유지보수를 고려하여 배선과 컨버터의 위치를 파악할 수 있도록 정리하는 것도 중요합니다.
12. 조명 도면과 배선계획
인테리어 설계에서는 조명 평면도와 스위치·전기 도면이 서로 연계되어야 합니다.
조명 평면도에는 등기구의 위치와 종류를 표시하고 스위치 도면에는 각각의 조명을 어떤 스위치에서 제어하는지 명확하게 나타내는 것이 좋습니다.
간접조명이나 라인조명에서는 컨버터 위치와 전원 인입점도 함께 검토하면 현장 오류를 줄일 수 있습니다.
특히 가구에 조명이 포함된다면 건축 전기와 가구 전기 중 어느 공정에서 배선을 담당할 것인지도 미리 정하는 것이 좋습니다.
13. 실무에서 확인해야 할 사항
조명 배선공사를 계획할 때는 다음 사항을 확인하는 것이 좋습니다.
① 조명 종류와 전체 부하
② 조명 회로 구성
③ 스위치 회로 구분
④ 전선 종류와 규격
⑤ 전선관 및 배선방법
⑥ 정션박스와 접속부 위치
⑦ LED 컨버터 위치
⑧ 저전압 배선 길이
⑨ 디밍·제어배선 여부
⑩ 센서 및 스마트 스위치 배선
⑪ 천장 내부 설비와의 간섭
⑫ 점검과 유지보수 가능성
전선의 구체적인 규격과 차단기, 배선방법 등은 현장 조건 및 관련 전기설비 기준에 따라 적절한 전문가가 결정하고 시공해야 합니다.
※ 조명용 전선과 배선자재는 완공된 공간에서는 대부분 보이지 않지만 모든 조명을 연결하고 제어하는 기반이 되는 중요한 자재입니다.
특히 LED 스트립과 라인조명, 디머, 센서, 스마트 조명 등이 함께 사용되면서 조명 배선은 단순한 전원 공급을 넘어 제어 시스템의 일부가 되고 있습니다.
따라서 조명기구를 먼저 배치하고 나중에 배선을 맞추기보다 조명 위치와 회로, 스위치, 컨버터, 제어방식을 설계 단계에서 함께 계획하는 것이 좋습니다.
결국 완성도 높은 조명계획은 눈에 보이는 등기구뿐 아니라 천장과 벽체 안에 숨어 있는 전원과 배선 시스템까지 하나의 조명 시스템으로 설계하는 것에서 완성됩니다.
