센서조명의 종류와 특징, 인체감지·조도센서 선택과 설치 방법

 센서조명은 사람이 직접 스위치를 조작하지 않아도 움직임이나 주변 밝기 등의 조건을 감지하여 자동으로 점등과 소등을 제어하는 조명이다. 현관이나 복도, 계단, 화장실, 창고 등에서 편리하게 사용할 수 있으며 불필요한 점등 시간을 줄이는 데에도 도움이 된다.

최근에는 단순한 현관 센서등을 넘어 인체감지센서, 조도센서, 마이크로웨이브 센서 등이 다양한 LED 조명과 결합되고 있다. 센서의 종류에 따라 감지 원리와 범위가 다르기 때문에 공간의 용도와 설치 위치에 맞는 제품을 선택하는 것이 중요하다.





1. 센서조명이란 무엇인가

 센서조명은 주변의 움직임이나 밝기 등의 변화를 센서가 감지하고 설정된 조건에 따라 자동으로 조명을 제어하는 시스템이다.

대표적으로 사람이 접근하면 자동으로 켜지는 현관등이 있다.

센서와 조명기구가 하나로 결합된 일체형 제품도 있고 별도의 센서를 설치하여 여러 개의 조명을 함께 제어하는 방식도 있다.

사용자가 매번 스위치를 조작할 필요가 없어 편리하며 이동이 잦은 공간에서 특히 유용하다.

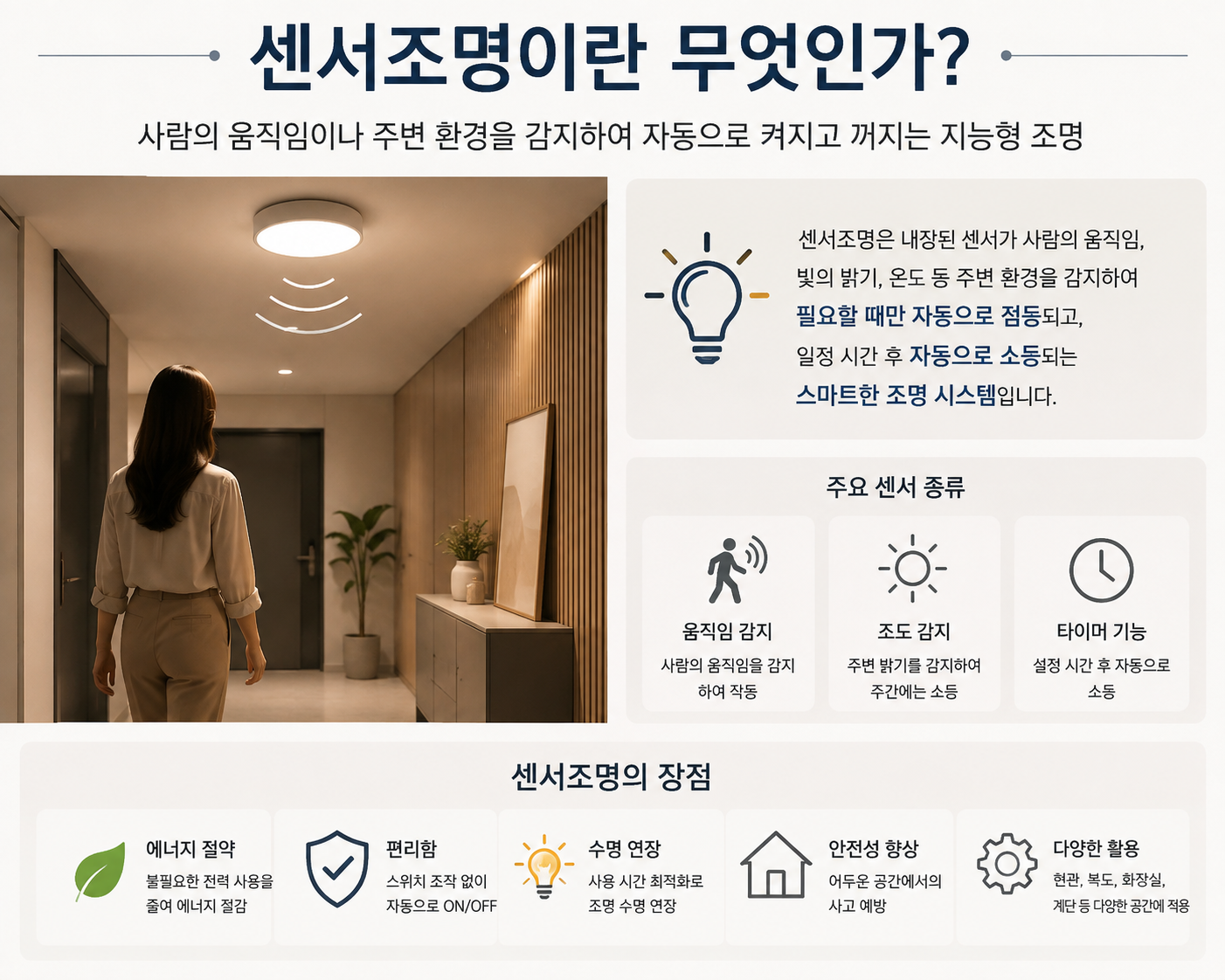

센서조명이란 무엇인가



2. 센서조명의 기본 구성

 센서조명은 일반적으로 다음과 같은 요소로 구성된다.

① LED 광원 또는 조명기구
② 감지센서
③ 제어회로
④ LED 컨버터 또는 드라이버
⑤ 전원부
⑥ 타이머 기능
⑦ 조도 설정 기능

제품에 따라 감지거리와 점등시간, 주변 밝기에 따른 작동조건 등을 조절할 수 있다.

센서조명의 기본 구성



3. PIR 인체감지센서

 실내에서 많이 사용하는 방식이 PIR(Passive Infrared) 센서다.

사람과 주변 환경 사이에서 나타나는 적외선 에너지의 변화를 감지하여 움직임을 판단한다.

현관, 복도, 계단, 화장실 등 사람이 출입하거나 이동하는 공간에서 활용하기 좋다.

다만 설치 위치와 사람의 이동 방향 등에 따라 감지성능이 달라질 수 있으므로 제품의 감지범위를 확인해야 한다.

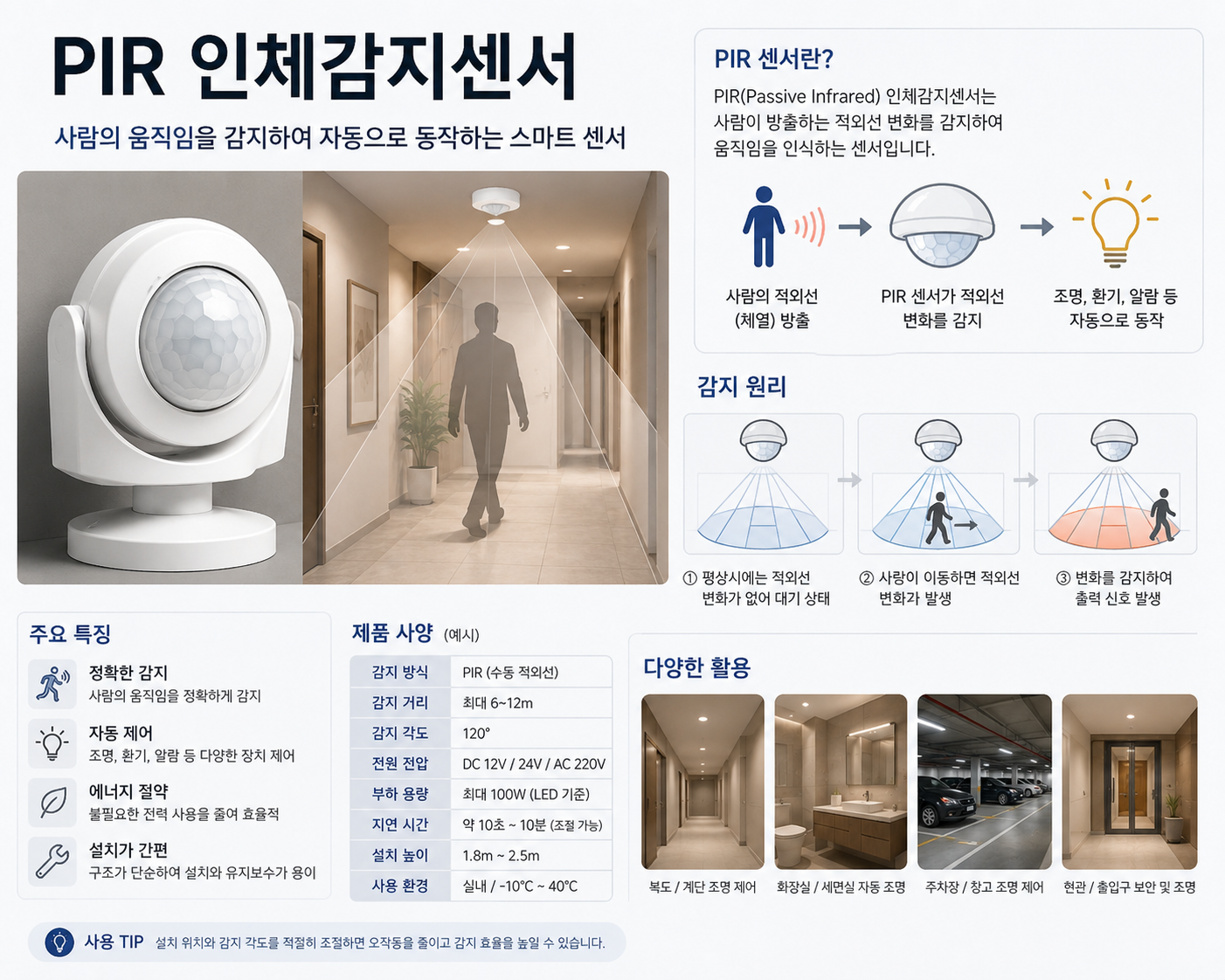

PIR 인체감지센서



4. 마이크로웨이브 센서

 마이크로웨이브 센서는 전자기파를 이용하여 움직임을 감지하는 방식이다.

제품에 따라 PIR 방식보다 넓은 범위나 미세한 움직임을 감지할 수 있다는 특징이 있다.

하지만 설치환경에 따라 벽이나 문 너머의 움직임 등에 반응할 가능성도 있으므로 감도 설정과 설치 위치가 중요하다.

사무실, 주차장, 복도 등 비교적 넓은 공간에서도 활용할 수 있다.





5. 조도센서

 조도센서는 주변의 밝기를 감지하는 센서다.

공간이 충분히 밝을 때는 조명을 켜지 않고 주변이 일정 수준 이하로 어두워졌을 때만 조명이 작동하도록 설정할 수 있다.

인체감지센서와 조도센서를 함께 사용하면 낮에는 사람이 지나가도 조명이 켜지지 않고 어두운 시간에만 자동으로 점등하도록 구성할 수 있다.

자연광이 들어오는 현관이나 복도 등에서 효과적으로 활용할 수 있다.





6. 센서 일체형 조명

 센서 일체형은 조명기구 내부에 센서가 포함된 제품이다.

별도의 센서를 설치할 필요가 없어 시공이 비교적 간단하며 현관등이나 직부등 형태로 많이 사용된다.

제품을 선택할 때는 디자인과 밝기뿐 아니라 감지거리와 감지각도, 점등 유지시간을 함께 확인해야 한다.

센서 위치가 가구나 벽 등에 가려지면 정상적인 감지가 어려울 수 있다.





7. 별도 센서를 이용한 조명제어

 센서와 조명기구를 분리하여 설치하는 방법도 있다.

이 방식은 하나의 센서로 여러 개의 조명을 제어하거나 센서의 위치를 조명과 별도로 선정할 수 있다는 장점이 있다.

긴 복도나 계단, 화장실처럼 조명기구 위치와 사람을 감지하기 좋은 위치가 서로 다른 공간에서 유용하다.

다만 센서의 허용부하와 연결되는 조명 시스템의 전기적 조건을 반드시 확인해야 한다.





8. 현관 센서조명

주거공간에서 센서조명이 가장 많이 사용되는 곳은 현관이다.

문을 열고 들어왔을 때 자동으로 조명이 켜지기 때문에 짐을 들고 있거나 양손을 사용하기 어려운 상황에서도 편리하다.

현관에서는 신발장이나 중문 등이 센서의 감지범위를 방해하지 않는지 확인하는 것이 중요하다.

거울이 있는 경우에는 조명의 위치와 배광도 함께 고려하면 더욱 편안한 조명환경을 만들 수 있다.





9. 복도와 계단 센서조명

 복도와 계단은 사용시간은 짧지만 이동할 때 안전을 위해 조명이 필요한 공간이다.

센서조명을 적용하면 사람이 이동할 때만 필요한 조명을 자동으로 사용할 수 있다.

긴 복도에서는 센서 한 개로 전체 구간을 감지하기 어려울 수 있으므로 여러 센서를 적절히 배치하는 방법을 검토할 수 있다.

계단에서는 상부와 하부 어느 방향에서 접근해도 조명이 작동할 수 있도록 감지 위치를 계획하는 것이 중요하다.





10. 화장실과 드레스룸 센서

 화장실이나 드레스룸에도 센서조명을 적용할 수 있지만 공간의 사용방식을 고려해야 한다.

사람의 움직임이 적은 상태로 일정 시간 머무르는 공간에서는 센서가 움직임을 인식하지 못해 조명이 꺼질 가능성이 있다.

따라서 단순히 센서 제품을 적용하기보다 점등 유지시간과 감지방식, 공간의 사용시간을 함께 검토해야 한다.

필요하면 일반 스위치와 센서를 적절히 조합하는 방법도 고려할 수 있다.





11. 센서 설치 위치

 센서의 성능은 제품 자체뿐 아니라 설치 위치에 크게 영향을 받는다.

센서를 가구나 구조물 뒤에 설치하면 감지범위가 제한될 수 있고 출입문과 지나치게 가까운 위치에서는 의도하지 않은 움직임을 감지할 수도 있다.

에어컨이나 난방기기 주변 등 환경 변화가 큰 위치도 센서 종류에 따라 영향을 줄 수 있다.

따라서 제품의 감지각과 감지거리, 권장 설치 높이를 확인한 뒤 실제 사람의 이동 동선을 기준으로 위치를 결정해야 한다.





12. 실무에서 확인해야 할 사항

 센서조명을 선정할 때는 다음 항목을 확인하는 것이 좋다.

① PIR·마이크로웨이브 등 감지방식
② 감지거리
③ 감지각도
④ 권장 설치 높이
⑤ 점등 유지시간
⑥ 조도감지 기능
⑦ 센서 감도 조절 여부
⑧ 조명 소비전력과 광속
⑨ 색온도와 연색성
⑩ 센서 허용부하
⑪ 조명과 센서의 호환성
⑫ 유지보수 방법

 특히 여러 개의 LED 조명을 하나의 별도 센서로 제어한다면 센서의 전기적 사양과 조명의 전체 부하를 함께 확인해야 한다.

센서조명은 단순히 사람이 지나가면 켜지는 편의용 조명을 넘어 공간의 사용방식에 따라 빛을 자동으로 제어하는 조명 시스템이다.





※ PIR 인체감지센서와 마이크로웨이브 센서, 조도센서 등은 각각 감지 특성이 다르며 현관, 복도, 계단, 화장실 등 공간에 따라 적절한 방식을 선택해야 한다.

특히 센서조명은 조명기구의 디자인보다 감지범위와 설치 위치, 점등시간 설정이 실제 사용 편의성에 더 큰 영향을 줄 수 있다.

따라서 좋은 센서조명 계획은 단순히 자동으로 조명을 켜는 것이 아니라 사람의 이동과 공간의 사용패턴을 이해하고 필요한 순간에 필요한 빛이 자연스럽게 작동하도록 설계하는 것이라고 할 수 있다.
